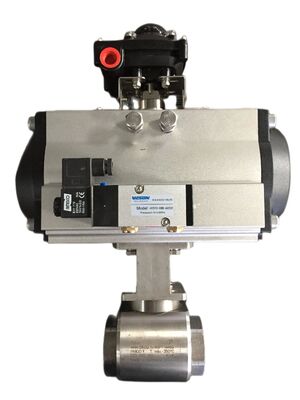

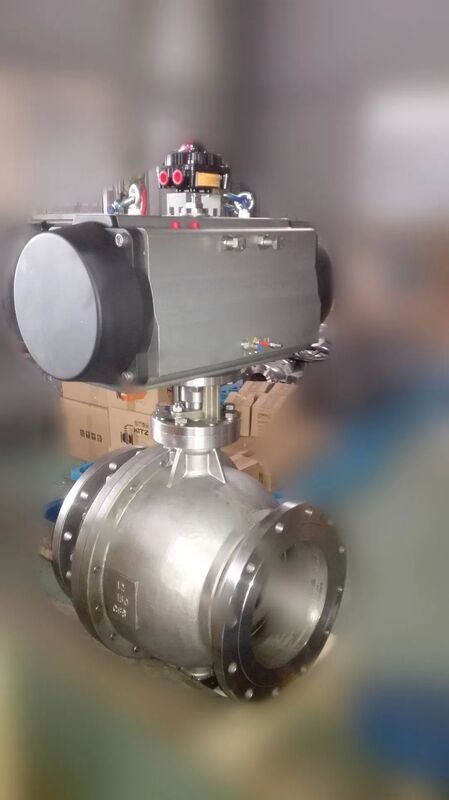

उच्च प्रदर्शन अनुप्रयोगों के लिए पीईईके सीट बॉल वाल्व प्यूमेटिक एक्ट्यूएटर या पीसीटीएफई सीट के साथ

गेंद वाल्व सीटों के लिए उपयोग किए जाने वाले बहुलक की दो मुख्य श्रेणियां हैंः पीटीएफई (दोनों कुंवारी और भरी हुई और पीईईके) । ये कई कारणों से लोकप्रिय सामग्री हैं,लेकिन उनमें से प्रत्येक के पास ऐसे अनुप्रयोग हैं जिनके लिए वे बेहतर अनुकूल हैं.

बॉल वाल्व

गेंद वाल्वों का उपयोग पानी, तेल, भाप, हवा, स्लरी और संक्षारक तरल पदार्थों के प्रवाह को नियंत्रित करने के लिए किया जाता है। वे एचवीएसी सिस्टम, पेट्रोकेमिकल प्रसंस्करण, खाद्य प्रसंस्करण,जल वितरण प्रणाली, स्वचालित दहन प्रणाली, और उपकरण नियंत्रण।

जबकि एक गेंद वाल्व के भीतर विभिन्न भाग होते हैं (जैसे, स्टेम, स्टेम नट, गेंद, शरीर), सबसे महत्वपूर्ण भागों में से एक गेंद वाल्व सीट है। गेंद वाल्व सीटों के दो मुख्य कार्य होते हैंःबैठने के तनाव को समान रूप से वितरित करें और एक ठोस सील प्राप्त करें - और इसे पूरा करने के लिए उन्हें सही सामग्री से बनाया जाना चाहिए.

बॉल वाल्व सीट सामग्री के मुख्य गुण

छह महत्वपूर्ण गुण हैं जो किसी भी सामग्री के लिए होना चाहिए गेंद वाल्व सीटोंः

• स्टेम टॉर्क को कम करने के लिए कम घर्षण
• उत्कृष्ट पहनने के प्रतिरोध
• तनाव से अच्छी वसूली
• ठोस सील बनाए रखने के लिए पर्याप्त लोच
• आयामी स्थिरता
• शामिल मीडिया के साथ रासायनिक संगतता

यदि गेंद वाल्व का उपयोग खाद्य, डेयरी या दवा अनुप्रयोगों के संबंध में किया जाता है, तो उन्हें ऐसी सामग्रियों की भी आवश्यकता हो सकती है जिन्हें एफडीए द्वारा अनुमोदित किया गया है।और जबकि विभिन्न प्रकार के बहुलक सामग्री हैं जिनका उपयोग किया जा सकता हैपीटीएफई, भरा हुआ पीटीएफई और पीईईके सबसे अधिक उपयोग किए जाते हैं।

कठोर वातावरण के लिए सामग्री गुण

अन्य विचार भी शामिल हैं, जिनमें से कई परिचालन वातावरण पर निर्भर करते हैं।इनमें आयामी स्थिरता और अत्यधिक तापमान पर विश्वसनीय प्रदर्शन (जिसमें क्रायोजेनिक शामिल हो सकता है) के साथ-साथ गर्म पानी से जुड़े नसबंदी दिनचर्या का सामना करने की क्षमता शामिल हो सकती है।और अगर पानी या आर्द्रता के लिए विस्तारित जोखिम है, तो एक गेंद वाल्व सीट में हाइग्रोस्कोपिक विस्तार का एक कम गुणांक होना चाहिए।सामग्री को लौ retardant होने की आवश्यकता हो सकती है, अग्नि प्रतिरोधी, या विकिरण वाले वातावरण में उपयोग के लिए उपयुक्त है।

पीटीएफई गेंद वाल्व सीटें

पीटीएफई लंबे समय से गेंद वाल्व सीट सामग्री के लिए एक लोकप्रिय विकल्प रहा है और एफडीए-अनुमोदित ग्रेड में उपलब्ध है।कुंवारी पीटीएफई में किसी भी थर्मोप्लास्टिक में घर्षण का सबसे कम गुणांक होता है और बहुत कम घर्षण के साथ भी भरे हुए पीटीएफई ग्रेड उपलब्ध हैंयह पॉलिमर सूखी चलाने में भी सक्षम है (और इसलिए कोई स्नेहक की आवश्यकता नहीं है) और कोई स्टिक-स्लिप व्यवहार प्रदर्शित नहीं करता है।

पीटीएफई उत्कृष्ट पहनने के प्रतिरोध और अच्छी तनाव वसूली प्रदान करता है, जिसे additives की सही पसंद से बढ़ाया जा सकता है। यह एक अच्छी सील प्रदान करने के लिए पर्याप्त लचीलापन रखता है,यहां तक कि चरम तापमान और अत्यधिक संक्षारक सामग्री की उपस्थिति में भी. इसमें थर्मल विस्तार का एक कम गुणांक और हाइग्रोस्कोपिक विस्तार का एक अच्छा गुणांक दोनों है, जिससे यह आयामी रूप से स्थिर है। यह अग्निरोधी, हाइड्रोफोबिक और गैर गीला भी है

पीटीएफई की रासायनिक संगतता और उच्च तापमान प्रदर्शन का अर्थ है कि यह स्वच्छता और नसबंदी से संबंधित अनुप्रयोगों के साथ अच्छी तरह से काम करता है।इसकी रासायनिक संगतता फ्लोरीन और तरल क्षार को छोड़कर मीडिया की एक विस्तृत श्रृंखला के साथ अच्छी तरह से काम करती है. इसके ऑपरेटिंग तापमान रेंज में -429°F और 400°F के बीच क्रायोजेनिक तापमान शामिल हैं।कि वर्जिन पीटीएफई का तापमान प्रदर्शन कार्य दबाव पर बहुत निर्भर है.

पीटीएफई की कमियों में से एक यह है कि यह ठंड के लिए अतिसंवेदनशील है, यह 5 ksi से अधिक तापमान के लिए सबसे अच्छा है,और विकिरण की उपस्थिति में 1 × 104 rads की अधिकतम जीवनकाल विकिरण खुराक के कारण सीमित प्रदर्शन हैयह उच्च दबाव के बाद डिकंप्रेशन के साथ मुद्दों के अधीन है और 167 डिग्री सेल्सियस से अधिक तापमान उतार-चढ़ाव के संपर्क में नहीं होना चाहिए।

भरा हुआ पीटीएफई बॉल वाल्व सीट

भरा हुआ पीटीएफई के मामले में सबसे उपयुक्त संयोजन कार्बन ग्राफाइट और भरा हुआ ग्लास हैं।कार्बन ग्राफाइट प्रबलित पीटीएफई को वर्जिन पीटीएफई पर चुना जाता है जब उच्च तापमान और दबाव सामान्य परिचालन वातावरण का हिस्सा होते हैंयह पीटीएफई की तुलना में बेहतर पहनने की विशेषताएं प्रदान करता है और घर्षण के काफी कम गुणांक को बनाए रखते हुए ठंड में रेंगने की संभावना कम है।

ग्लास से भरे पीटीएफई में भी वर्जिन पीटीएफई के कई सकारात्मक पहलू बरकरार रहते हैं जबकि बेहतर एक्सट्रूज़न प्रतिरोध और बेहतर पहनने की विशेषताएं प्रदान करते हैं।यह अक्सर भोजन के लिए पसंद की गेंद वाल्व सीट सामग्री है, डेयरी और फार्मास्युटिकल उद्योग और अभी भी घर्षण का एक अपेक्षाकृत कम गुणांक बनाए रखता है।यह अधिक घर्षण करने वाला है और ग्लास पर हमला करने वाले रसायनों के साथ असंगत हैध्यान दें कि शीशे से भरा पीटीएफई अग्निरोधक है।

एक अन्य विकल्प 50% पीटीएफई और 50% पाउडर 316 एसएस से बना स्टेनलेस स्टील-प्रबलित पीटीएफई है।भरा हुआ पीटीएफई का यह विशेष ग्रेड वर्जिन पीटीएफई की तुलना में थोड़ा बड़ा ऑपरेटिंग तापमान रेंज प्रदान करता है (550°F तक) और बहुत अधिक दबावों को संभाल सकता हैइसका मुख्य दोष यह है कि घर्षण गुणांक काफी अधिक होता है, जिससे तेजी से पहनने और एक उच्च स्टैम टॉर्क हो सकता है। हालांकि, यह आग प्रतिरोधी है।

पीईईके बॉल वाल्व सीटें

पीईईके में पीटीएफई के साथ बहुत कुछ समान है, जिसमें -70° फारेनहाइट से 600° फारेनहाइट तक की व्यापक तापमान सीमा और अच्छी रासायनिक संगतता शामिल है।इसका घर्षण गुणांक पीटीएफई जितना कम नहीं है लेकिन यह उच्च तापमान और दबाव वाले अनुप्रयोगों में बहुत अच्छा प्रदर्शन करता हैयह पीटीएफई की तुलना में अधिक घर्षण प्रतिरोधी और कठोर भी है।

PTFE के विपरीत, यह विकिरण के संपर्क में आने पर उत्कृष्ट प्रदर्शन प्रदान करता है, जिससे यह परमाणु अनुप्रयोगों के लिए अच्छी तरह से अनुकूलित होता है, और अत्यधिक उच्च तापमान में बेहतर काम करता है जिसे PTFE संभाल नहीं सकता है,तेल और गैस उद्योग के लिए यह एक उत्कृष्ट विकल्प बना रहा हैयह लौ retardant भी है।

पीईईके में पीटीएफई के समान रासायनिक संगतता की सीमा नहीं है और इसे कभी सल्फ्यूरिक एसिड के संपर्क में नहीं लाया जाना चाहिए या संक्षारक वातावरण में इस्तेमाल नहीं किया जाना चाहिए।यह गर्म पानी और भाप के साथ-साथ अल्ट्रा-उच्च वैक्यूम दबाव के लिए निरंतर जोखिम के साथ स्थितियों में अच्छी तरह से प्रदर्शन करता हैपीईईके पीटीएफई की तुलना में काफी कठिन होने के अलावा कम तापमान पर भी भंगुर व्यवहार करता है।

निष्कर्ष

पीटीएफई, भरा हुआ पीटीएफई और पीईईके कई प्रकार के अनुप्रयोगों में बॉल वाल्व सीटों के लिए उत्कृष्ट उच्च प्रदर्शन वाले बहुलक हैं।
