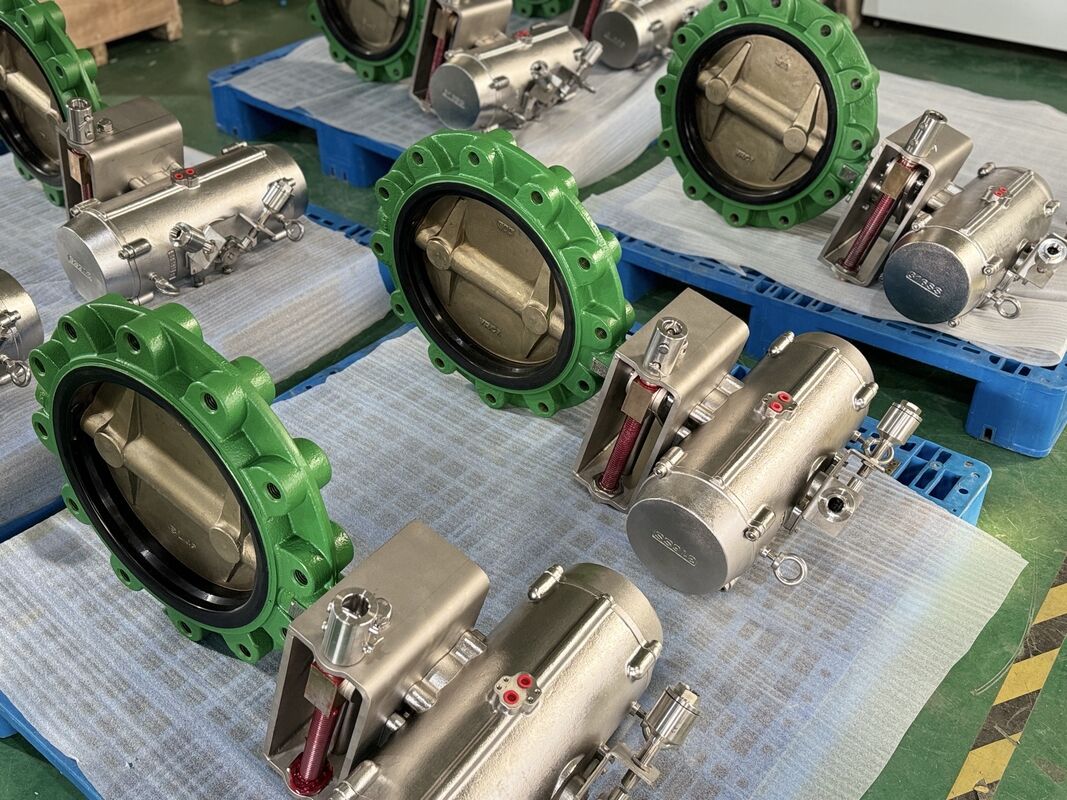

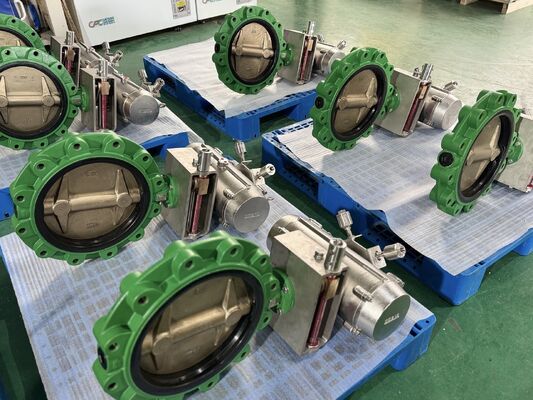

उच्च-प्रदर्शन ट्रिपल-ऑफसेट लग बटरफ्लाई वाल्व, धातु सीट, विस्तारित सेवा जीवन, शून्य रिसाव की विशेषता
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शंघाई, चीन |
| ब्रांड नाम: | VESON |
| प्रमाणन: | ISO 9001:2015 SGS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 150-3500 / Piece |
| पैकेजिंग विवरण: | शॉक-प्रूफ फोम इंसर्ट, निर्यात-ग्रेड पैकेजिंग के साथ VESON ब्रांडेड प्लाईवुड केस |
| प्रसव के समय: | स्टॉक के लिए 3-5 कार्य दिवस, उत्पादन के लिए 15-25 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 3000 टुकड़े |
|
विस्तार जानकारी |
|||
| वाल्व प्रकार: | ट्रिपल-ऑफसेट लग बटरफ्लाई वाल्व | आकार सीमा: | डीएन80 से डीएन1200 (3" से 48") |
|---|---|---|---|
| दाब मूल्यांकन: | एएनएसआई 150 पौंड / 300 पौंड / 600 पौंड | शरीर की सामग्री: | डब्ल्यूसीबी कार्बन स्टील / सीएफ8एम एसएस316 |
| डिस्क सामग्री: | सीएफ8एम एसएस316/डुप्लेक्स/इनकोनेल | सीट का प्रकार: | लेमिनेटेड धातु/स्टेलाइट हार्डफेस्ड |
| संचालन: | मैनुअल गियर/न्यूमेटिक/इलेक्ट्रिक एक्चुएटर | आग से सुरक्षित: | एपीआई 607/आईएसओ 10497 प्रमाणित |
| रिसाव वर्ग: | शून्य रिसाव (कक्षा VI) | कनेक्शन समाप्त करें: | लग (एएनएसआई बी16.5) |
| प्रमाणपत्र: | आईएसओ 9001:2015, एसजीएस, एपीआई 607 | ||
| प्रमुखता देना: | ट्रिपल-ऑफसेट डिज़ाइन,मेटल सीट शून्य रिसाव,उच्च प्रदर्शन लग वाल्व |
||
उत्पाद विवरण
उच्च-प्रदर्शन ट्रिपल-ऑफसेट लग बटरफ्लाई वाल्व मेटल सीट के साथ
The VESON ट्रिपल-ऑफसेट हाई-परफॉरमेंस लग बटरफ्लाई वाल्व बटरफ्लाई वाल्व तकनीक के प्रीमियम टियर का प्रतिनिधित्व करता है। ट्रिपल-ऑफसेट डिज़ाइन डिस्क और सीट के बीच घर्षण को पूरी स्ट्रोक के दौरान समाप्त करता है, जबकि मेटल-टू-मेटल सीटिंग तेल और गैस, पेट्रोकेमिकल और बिजली उत्पादन में महत्वपूर्ण अलगाव अनुप्रयोगों के लिए शून्य रिसाव और फायर-सेफ प्रदर्शन प्रदान करती है।
ट्रिपल-ऑफसेट समझाया गया
| ऑफसेट | कार्य |
| 1ला ऑफसेट | शाफ्ट सीट प्लेन के पीछे स्थित है, जिससे कैम-एक्शन सील बनती है |
| 2रा ऑफसेट | शाफ्ट बोर सेंटरलाइन से ऑफसेट स्थित है, जिससे डिस्क को पूरी तरह से क्लीयरेंस मिलता है |
| 3रा ऑफसेट | शंक्वाकार सीट कोण ज्यामिति, सीट के जीवनकाल को बढ़ाने के लिए स्लाइडिंग घर्षण को समाप्त करती है |
मुख्य विशेषताएं
- मेटल-टू-मेटल सीटिंग: लैमिनेटेड स्टेनलेस स्टील/ग्रेफाइट सीट रिंग एपीआई 607 के अनुसार फायर-सेफ अनुपालन के साथ शून्य रिसाव प्रदान करती है
- घर्षण-मुक्त संचालन: ट्रिपल-ऑफसेट ज्यामिति सुनिश्चित करती है कि डिस्क तुरंत सीट से उठ जाए बिना रगड़ के, जिससे सीट का जीवनकाल 100,000+ चक्र तक बढ़ जाता है
- उच्च-तापमान रेटेड: उपयुक्त ट्रिम सामग्री के साथ -196°C (क्रायोजेनिक) से +800°C तक के तापमान के लिए उपयुक्त
- द्विदिशीय सीलिंग: दोनों प्रवाह दिशाओं में पूर्ण-रेटेड शटऑफ स्थापना अभिविन्यास बाधाओं को समाप्त करता है
- स्टेलाइट हार्डफेसिंग: अपघर्षक सेवा में बेहतर घिसाव प्रतिरोध के लिए सीट और डिस्क पर वैकल्पिक स्टेलाइट 6 या 21 हार्डफेसिंग
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
| वाल्व प्रकार | ट्रिपल-ऑफसेट लग बटरफ्लाई वाल्व |
| आकार सीमा | DN80 से DN1200 (3" से 48") |
| दबाव रेटिंग | ANSI 150lb / 300lb / 600lb |
| बॉडी सामग्री | WCB कार्बन स्टील / CF8M SS316 |
| डिस्क सामग्री | CF8M SS316 / डुप्लेक्स / इनकोनेल |
| सीट प्रकार | लैमिनेटेड मेटल / स्टेलाइट हार्डफेस्ड |
| संचालन | मैनुअल गियर / वायवीय / इलेक्ट्रिक एक्चुएटर |
| फायर सेफ | API 607 / ISO 10497 कंप्लायंट |
| लीकेज क्लास | शून्य लीकेज (क्लास VI) |
| संचालन तापमान | -196°C से +800°C |
| प्रमाणपत्र | ISO 9001:2015, SGS, API 607 |
लक्षित अनुप्रयोग
- रिफाइनरी महत्वपूर्ण अलगाव वाल्व
- पेट्रोकेमिकल प्रक्रिया शटऑफ
- स्टीम और थर्मल ऑयल सिस्टम
- क्रायोजेनिक एलएनजी और एथिलीन सेवा
- पावर प्लांट मुख्य स्टीम अलगाव
प्रत्येक वाल्व फैक्ट्री हाइड्रोस्टैटिक, वायवीय और फायर-सेफ टाइप टेस्टिंग से गुजरता है। पूर्ण PMI, NDE, और कार्यात्मक परीक्षण प्रलेखन प्रदान किया गया।
