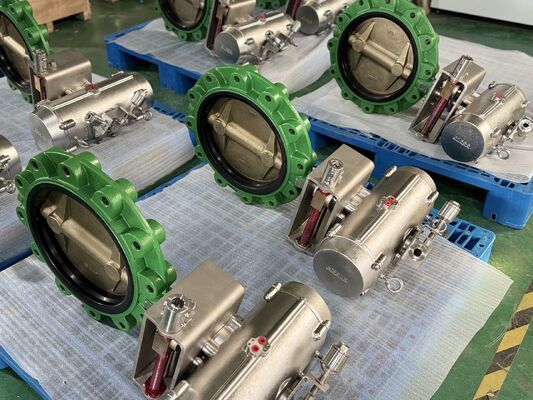

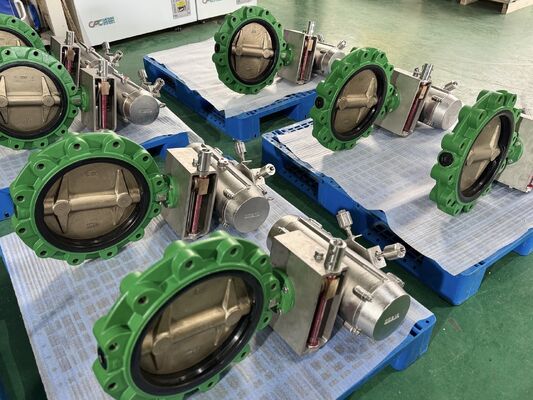

एबीएस प्रमाणपत्रा के साथ समुद्री-ग्रेड वायवीय संचालित बटरफ्लाई वाल्व पैकेज प्रमाणित, जंग-रोधी कोटिंग

उत्पाद का वर्णन
12 "लग स्टाइल बटरफ्लाई वाल्व (DN300, ANSI क्लास 150) एक औद्योगिक-ग्रेड प्रवाह नियंत्रण समाधान है जिसे विशेष रूप से कठोर समुद्री, अपतटीय और समुद्री जल वातावरण के लिए डिज़ाइन किया गया है।एक लचीला लोहा JS1030 शरीर के साथ निर्मित, एक निकेल एल्यूमीनियम कांस्य (एबी 2) डिस्क, और एक टिकाऊ एनबीआर सीट, यह वाल्व समुद्री जल संक्षारण, गुहापन, और यांत्रिक पहनने के लिए असाधारण प्रतिरोध प्रदान करता है।
एक ISO 5211 शीर्ष काम करता है, एक मध्यवर्ती हैंडव्हील संचालन तंत्र, एक VSM वाल्व दूरस्थ संचरण डिवाइस, और एक 316SS ब्रैकेट के साथ सुसज्जित रैखिक-टू-रोटरी निकटता स्विच,यह दुर्गम क्षेत्रों में स्थानीय मैनुअल ऑपरेशन और रिमोट कंट्रोल के बीच निर्बाध स्विचिंग प्रदान करता है. ABS (अमेरिकन ब्यूरो ऑफ शिपिंग) प्रकार अनुमोदन के साथ पूरी तरह से परीक्षण और प्रमाणित।
तकनीकी विनिर्देश
विशेषता / पैरामीटर
विवरण/सामग्री मानक
नाममात्र व्यास
12 इंच/डीएन300
शरीर शैली
लग प्रकार (आईएसओ 5211 माउंटिंग के साथ नंगे स्टेम)
दबाव रेटिंग
ANSI वर्ग 150 / 150LB (PN16/PN20 समकक्ष)
शरीर सामग्री
लचीला लोहा JS1030 (EN-GJS-400-15 / GGG40)
डिस्क सामग्री
AB2 एल्यूमीनियम कांस्य (CuAl10Fe5Ni5 समुद्री ग्रेड)
सीट/लाइनर
एनबीआर (नाइट्राइल रबर - बुलबुला-टाइट शटऑफ)
दूरस्थ संचरण
वीएसएम वाल्व रिमोट कंट्रोल सिस्टम / लचीला शाफ्ट डिवाइस
मैनुअल ओवरराइड
गियरबॉक्स हैंडव्हील तंत्र (एक्ट्यूएटर और वाल्व के बीच)
स्विच सहायक उपकरण
316 स्टेनलेस स्टील ब्रैकेट (रैखिक से घूर्णी रूपांतरण)
प्रतिक्रिया संकेत
निष्क्रिय शुष्क संपर्क निकटता स्विच
समुद्री प्रमाणन
एबीएस निरीक्षण और फैक्ट्री स्वीकृति परीक्षण (एफएटी)
इस समुद्री लुग बटरफ्लाई वाल्व असेंबली को क्यों चुनें?
1. समुद्र के पानी के संक्षारण प्रतिरोध
JS1030 डक्टिल लोहे के आवास और AB2 निकेल-एल्यूमीनियम कांस्य डिस्क का संयोजन इस 12 इंच के तितली वाल्व को समुद्री जल सेवन, बालास्ट सिस्टम और समुद्री शीतलन लाइनों के लिए आदर्श बनाता है।लचीला एनबीआर सीट शून्य रिसाव द्विदिश सील प्रदान करता है.
2. दुर्गम क्षेत्रों के लिए वीएसएम दूरस्थ संचालन
जब गहरे पतवार कक्षों, संकीर्ण पाइप खाई या खतरनाक क्षेत्रों में स्थापित किया जाता है,एकीकृत वीएसएम रिमोट ट्रांसमिशन डिवाइस ऑपरेटरों को एक लचीली पहुंच रॉड/केबल प्रणाली के माध्यम से दूर से सुरक्षित रूप से वाल्व को नियंत्रित करने की अनुमति देता है.
3एकीकृत हैंडव्हील मैनुअल ओवरराइड
मानक आईएसओ 5211 टॉप वर्क्स के साथ,मध्यवर्ती हैंडव्हील ऑपरेटिंग तंत्र मुख्य एक्ट्यूएटर को डिस्कनेक्ट किए बिना बिजली के नुकसान या नियमित रखरखाव के दौरान चिकनी मैनुअल ओवरराइड क्षमताओं को सुनिश्चित करता है.
4सटीक संकेत प्रतिक्रिया प्रणाली
एक कस्टम 316SS यात्रा कनवर्टर ब्रैकेट से लैस, वाल्व सटीक रूप से घूर्णी स्विच सक्रियण में रैखिक यात्रा संकेत का अनुवाद करता है,अपने जहाज के पीएलसी या एससीएडीए सिस्टम को सीधे निष्क्रिय शुष्क संपर्क स्थिति प्रतिक्रिया भेजने.
5. एबीएस प्रमाणित गुणवत्ता आश्वासन
प्रत्येक इकाई कठोर हाइड्रोस्टैटिक खोल, सीट रिसाव, और कार्यात्मक परीक्षण से गुजरती है जिसे एबीएस (अमेरिकन ब्यूरो ऑफ शिपिंग) मानकों के तहत देखा और प्रमाणित किया गया है।
औद्योगिक अनुप्रयोग
जहाज निर्माण और समुद्री इंजीनियरिंग: बालस्ट वाटर ट्रीटमेंट सिस्टम (बीडब्ल्यूटीएस), बीलज स्ट्रिपिंग, समुद्री जल परिसंचरण, फायरमेन लाइनें।
अपतटीय प्लेटफार्म और एफपीएसओः खतरनाक क्षेत्र तरल पदार्थ नियंत्रण, गहरे डिब्बे रिमोट वाल्व संचालन।
निर्जलीकरण एवं जल बुनियादी ढांचाः उच्च लवणता वाले कच्चे पानी के पंप स्टेशन और औद्योगिक अपशिष्ट जल उपचार।

12 "लग शैली तितली वाल्व तकनीकी विनिर्देश
विनिर्देश श्रेणी
पैरामीटर
मानक/सामग्री/वर्णन
बुनियादी जानकारी
वाल्व प्रकार
नंगे स्टेम लग स्टाइल तितली वाल्व
नाममात्र आकार
12 इंच/डीएन300
दबाव रेटिंग
एएनएसआई वर्ग 150 / 150LB
ऊपरी फ्लैंग माउंटिंग
आईएसओ 5211 मानक शीर्ष कार्य
समुद्री अनुमोदन
एबीएस (अमेरिकन ब्यूरो ऑफ शिपिंग) प्रमाणित
सामग्री विनिर्देश
शरीर सामग्री
लचीला लोहा JS1030 (EN-GJS-400-15 / GGG40)
डिस्क सामग्री
निकेल एल्यूमीनियम कांस्य AB2 (CuAl10Fe5Ni5)
सीट/लाइनर
एनबीआर (नाइट्राइल रबर - द्विदिश शून्य रिसाव)
ब्रैकेट सामग्री
316 स्टेनलेस स्टील (316SS)
संचालन एवं नियंत्रण प्रणाली
मैनुअल ओवरराइड
हैंडव्हील ऑपरेटिंग तंत्र (एक्ट्यूएटर और वाल्व के बीच माउंट)
दूरस्थ संचालन
वीएसएम वाल्व रिमोट ट्रांसमिशन डिवाइस (लचीला ड्राइव सिस्टम)
स्थिति प्रतिक्रिया
निष्क्रिय शुष्क संपर्क निकटता स्विच
स्विच एडाप्टर
रैखिक से घूर्णी यात्रा रूपांतरण के लिए भारी शुल्क 316SS ब्रैकेट
अनुप्रयोग और प्रदर्शन
लागू मीडिया
समुद्री जल, ब्लास्ट जल, मीठा जल, हल्के रसायन
परिचालन की शर्तें
बंद, दुर्गम या खतरनाक समुद्री स्थानों में दूरस्थ संचालन
