उच्च तापमान अनुप्रयोगों के लिए सीधे माउंट प्रोफाइल के साथ पीवीसी वायवीय 3-तरफा गेंद वाल्व ISO5211 मानक
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|
|
विस्तार जानकारी |
|||
| कनेक्शन प्रपत्र: | वेल्डिंग | ड्राइविंग मोड: | वायवीय |
|---|---|---|---|
| नाममात्र दबाव: | एएनएसआई क्लास 150-900 | चैनल: | प्रकार के माध्यम से सीधे |
| संरचना: | फिक्स्ड बॉल वाल्व | प्रकार: | फिक्स्ड बॉल वाल्व |
| समारोह: | नाली | तापमान: | उच्च तापमान |
| मानक: | वारंटी में 12 महीने | आवेदन: | औद्योगिक उपयोग |
| एचएस कोड: | 84123900 | ||
| प्रमुखता देना: | ISO5211 मानक वायवीय बॉल वाल्व,डायरेक्ट माउंट प्रोफाइल 3-वे बॉल वाल्व,उच्च तापमान पीवीसी बॉल वाल्व |
||
उत्पाद विवरण

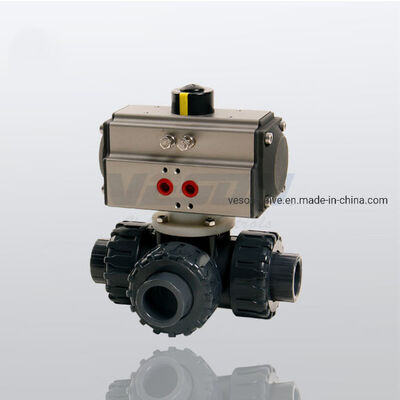

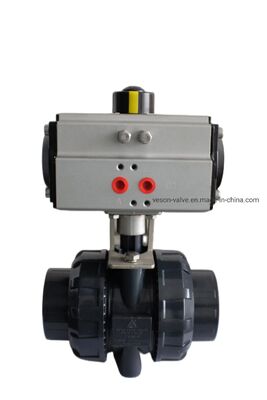

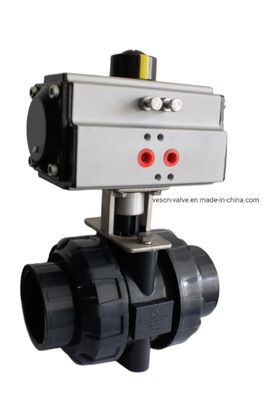

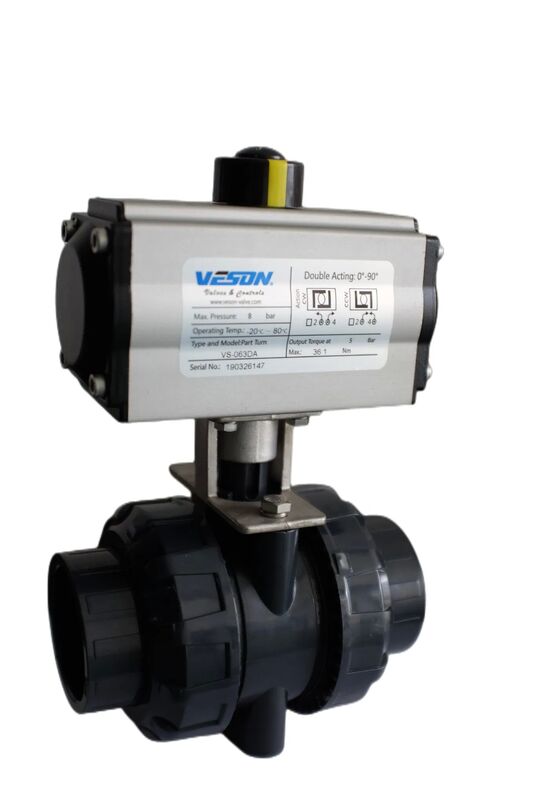

पीवीसी वायवीय 3 तरह से बॉल वाल्व वायवीय रूप से पीवीसी 3-तरफा बॉल वाल्व
वायवीय एक्चुएटर के विनिर्देश
1. अभिनय प्रकार: डबल
2. माध्यम: साफ, सूखा और संक्षारक संपीड़ित हवा के बिना
3. वायु आपूर्ति दबाव: 0.25 -0.8 एमपीए
4. कार्य तापमान: मानक प्रकार: -20°C~+80°C
कम तापमान प्रकार: -40°C~+80°C
| बॉल वाल्व 3-तरफा | ||||||
| वायवीय एक्चुएटर का चयन: केवल संदर्भ के लिए मिलान आकार, वाल्व टॉर्क प्लस 25% सुरक्षा कारक | ||||||
| आकार | वाल्व टॉर्क इंच-एलबीएस | वाल्व टॉर्क*1.25 | डबल एक्टिंग एक्चुएटर | एक्ट्यूएटर टॉर्क (इंच-एलबीएस) 5बार | स्प्रिंग रिटर्न एक्चुएटर | एक्ट्यूएटर टॉर्क (इंच-एलबीएस) 5बार FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| बॉल वाल्व 2-तरफा | ||||||
| आकार | वाल्व टॉर्क*1.25 | वाल्व टॉप कनेक्शन (मिमी) | डबल एक्टिंग एक्चुएटर | एक्ट्यूएटर टॉर्क (इंच-एलबीएस) 5बार | स्प्रिंग रिटर्न एक्चुएटर | एक्ट्यूएटर टॉर्क (इंच-एलबीएस) 5बार FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
उच्च तापमान प्रकार:-20°C~+180°C
5. घुमाएँ कोण: 90°± 5°
6. सोलनॉइड वाल्व वोल्टेज: AC220V या DC24V, या ग्राहक के अनुरोध के अनुसार।
एटी सीरीज डबल एक्टिंग वायवीय एक्चुएटर का डिजाइन और निर्माण
1. नवीनतम विनिर्देश के लिए पूर्ण अनुरूपता: ISO5211DIN3337VD/VDE3845and NAMUR।
2. एक्सट्रूडिंग हाई-इंटेंसिटी एल्यूमीनियम बॉडी में लंबे जीवन, कम घर्षण गुणांक और त्वरित प्रदर्शन के लिए शहद एनोड ऑक्सीकरण के साथ लेपित एक होन आंतरिक सतह है।
3. उत्कृष्ट, कॉम्पैक्ट और आधुनिक निर्माण के साथ-साथ मल्टी-स्पेसिफिकेशंस चयन को आर्थिक और फायदेमंद दोनों बनाते हैं।
4. सभी अभिनय सतहें उच्च गुणवत्ता वाले बीयरिंग को अपनाती हैं, जिसके परिणामस्वरूप कम घर्षण, उच्च चक्र जीवन और कोई शोर नहीं होता है। दो स्वतंत्र बाहरी यात्रा स्टॉप समायोजन बोल्ट आसानी से और सटीक रूप से ±5° को दोनों खुले और बंद दिशाओं में समायोजित कर सकते हैं।
5. एक ही रूपरेखा एक्चुएटर में डबल एक्टिंग और स्प्रिंग रिटर्न के कार्यात्मक मोड हैं, और स्प्रिंग रिटर्न में सामान्य-खुला और सामान्य-बंद शैलियाँ हैं।
6. NUMER के साथ मल्टी-फंक्शन पोजीशन इंडिकेटर एक्सेसरीज़ को माउंट करने के लिए सुविधाजनक है।
7. प्री-कंप्रेस्ड लोड स्प्रिंग सुरक्षित माउंटिंग और टियरडाउन प्रक्रियाओं के लिए सुविधाजनक है।
8. डाई-कास्टिंग एल्यूमीनियम पिस्टन और एंड कैप में उच्च तीव्रता और हल्का वजन होता है।
9. उच्च और निम्न तापमान के लिए विभिन्न ओ-रिंग सामग्री उपलब्ध हैं।
10. विभिन्न मांगों के अनुसार हम मल्टी-ट्रैवल रोटेशन (जैसे 120°135°180°) और तीन पोजीशन एक्चुएटर की पेशकश कर सकते हैं।
11. सोलनॉइड वाल्व बिना किसी कनेक्टिंग प्लैंक के आसानी से लगाए जाते हैं।
