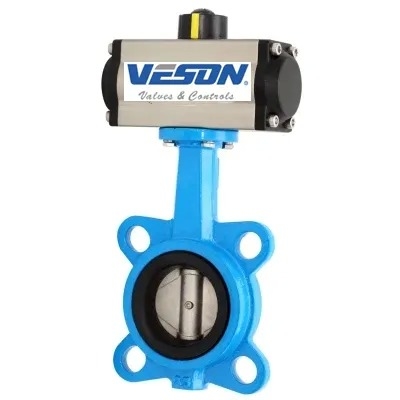

औद्योगिक उपयोग के लिए डबल एक्टिंग एक्ट्यूएटर के साथ लुग बटरफ्लाई वाल्व
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 |
|---|
|
विस्तार जानकारी |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standard: | API 609, BS 5155, EN593, DIN 3354 | ||
| प्रमुखता देना: | एक्ट्यूएटर के साथ औद्योगिक तितली वाल्व,दोहरी क्रिया वाला वायवीय तितली वाल्व,औद्योगिक उपयोग के लिए लुग तितली वाल्व |
||
उत्पाद विवरण

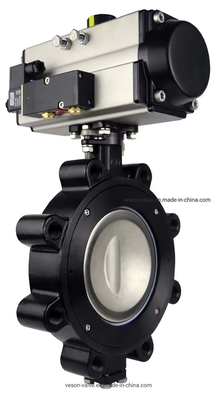

VS-125DA डबल एक्टिंग एक्ट्यूएटर के साथ उच्च प्रदर्शन लग बटरफ्लाई वाल्व
उत्पाद विनिर्देश
| विशेषता | मूल्य |
|---|---|
| कनेक्शन फॉर्म | लग सपोर्ट |
| संरचना | सेंटर सीलिंग |
| सील फॉर्म | EPDM |
| वाल्व स्टेम | सामान्य |
| कार्य दबाव | मध्य-दबाव (2.5mpa < Pn < 6.4mpa) |
| कार्य तापमान | सामान्य तापमान (-40°C < T < 120°C) |
| सील सतह की सामग्री | नरम सील |
| वाल्व बॉडी | कास्टिंग |
| अनुप्रयोग | औद्योगिक उपयोग, जल औद्योगिक उपयोग |
| परिवहन पैकेज | प्लाईवुड केस |
| विनिर्देश | 2 इंच - 24 इंच |
| ट्रेडमार्क | VESON या ग्राहक का |
| उत्पत्ति | चीन |
| एचएस कोड | 84123900 |
| उत्पादन क्षमता | 50000PC / Y |
उत्पाद विवरण
न्यूमेटिक ऑपरेटेड वेफर लग हाई परफॉरमेंस बटरफ्लाई वाल्वको रासायनिक, हाइड्रोकार्बन प्रसंस्करण, लुगदी और कागज, पानी/अपशिष्ट जल और HVAC उद्योगों में महत्वपूर्ण अनुप्रयोगों के लिए डिज़ाइन किया गया है। वे असाधारण रूप से लंबा और परेशानी मुक्त सेवा जीवन प्रदान करते हैं, जिससे स्वामित्व की कुल लागत कम हो जाती है।
इन वाल्वों का परीक्षण मांग वाले उद्योग प्रदर्शन आवश्यकताओं को पूरा करने के लिए कड़ाई से किया जाता है। उच्च प्रदर्शन बटरफ्लाई वाल्व तरल पदार्थों और गैसों के शटऑफ और थ्रॉटलिंग नियंत्रण के लिए डिज़ाइन किए गए हैं। गतिशील PTFE सीट दोनों दिशाओं में बुलबुला-तंग शटऑफ प्रदान करती है। सिंगल ऑफसेट डिस्क डिज़ाइन कम टॉर्क और लंबे चक्र जीवन प्रदान करता है। NACE ट्रिम उपलब्ध है।
उत्पाद रेंज
- वाल्व का आकार: 2" ~ 60" (DN50-DN1500)
- दबाव: ANSI क्लास 125~150(PN10-PN16)
- तापमान: 320°F से 1000°F / -196ºC~ 540ºC
- बॉडी सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, डुप्लेक्स स्टील
- डिस्क सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, डुप्लेक्स स्टील, अल-ब्रोंज
- सीट: EPDM, NBR, VITON
- अंत कनेक्शन: वेफर, लग, डबल फ्लैंज
तकनीकी विनिर्देश
- डिजाइन: API 609, BS 5155, EN593, DIN 3354
- फेस टू फेस: ASME B16.34
- एंड फ्लैंज: ASME B16.5
- BW एंड: ASME B16.25
- स्क्रूड एंड: ASME B1.20.1
- टेस्ट: ASME B16.34, API 598, DIN 3230
- मार्किंग: MSS SP25
- विशेष: NACE MR-01-75
डिजाइन विशेषताएं
- लग, वेफर या फ्लैंज एंड
- समान डिज़ाइन
- द्वि-दिशात्मक सेवा
- शून्य रिसाव
- कम टॉर्क
- स्वयं सफाई
- प्रूफ-प्रूफ स्टेम
- ISO 5211 टॉप फ्लैंज
- वैकल्पिक विस्तारित स्टेम डिज़ाइन
