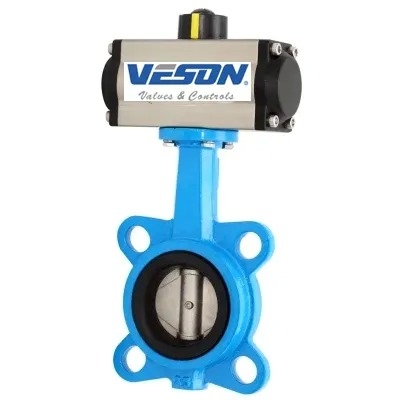

वायवीय लग तितली वाल्व ईपीडीएम सील मध्य दबाव
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 |
|---|
|
विस्तार जानकारी |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| प्रमुखता देना: | वाष्पीकरणीय तितली वाल्व ईपीडीएम सील,मध्यम दबाव के तितली वाल्व प्यूमेटिक,वारंटी के साथ लुग तितली वाल्व |
||
उत्पाद विवरण
उच्च प्रदर्शन तितली वाल्व
उत्पाद विनिर्देश
| विशेषता | मूल्य |
|---|---|
| कनेक्शन फ़ॉर्म | लग समर्थन |
| संरचना | केंद्र सीलिंग |
| मुहर का रूप | ईपीडीएम |
| वाल्व स्टेम | सामान्य |
| काम का दबाव | मध्य दबाव (2.5mpa < Pn < 6.4mpa) |
| कार्य तापमान | सामान्य तापमान (-40°C) |
| सील की सतह की सामग्री | नरम सील |
| वाल्व शरीर | कास्ट |
| आवेदन | औद्योगिक उपयोग, पानी औद्योगिक उपयोग |
| परिवहन पैकेज | प्लाईवुड केस |
| विनिर्देश | 2 इंच-24 इंच |
| ट्रेडमार्क | VESON या ग्राहक के |
| उत्पत्ति | चीन |
| एचएस कोड | 84123900 |
| उत्पादन क्षमता | 50000 पीसी / Y |
उत्पाद का वर्णन
उच्च प्रदर्शन तितली वाल्वरासायनिक प्रसंस्करण, हाइड्रोकार्बन उद्योग, पल्प और कागज उत्पादन, जल/कचरा जल उपचार और एचवीएसी प्रणालियों में महत्वपूर्ण अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।ये वाल्व असाधारण दीर्घायु और विश्वसनीय प्रदर्शन प्रदान करते हैं, स्वामित्व की कुल लागत को काफी कम करता है।
प्रमुख विशेषताएं
- उद्योग की मांगपूर्ण प्रदर्शन आवश्यकताओं को पूरा करने के लिए कठोर परीक्षण किया गया
- तरल पदार्थों और गैसों के बंद और थ्रॉटलिंग नियंत्रण दोनों के लिए डिज़ाइन किया गया
- गतिशील पीटीएफई सीट दोनों दिशाओं में बुलबुला-टाइट शटऑफ प्रदान करता है
- एकल ऑफसेट डिस्क डिजाइन कम टोक़ और विस्तारित चक्र जीवन सुनिश्चित करता है
- विशेष अनुप्रयोगों के लिए उपलब्ध NACE ट्रिम
उत्पाद रेंज
- वाल्व का आकारः 2" ~ 60" (DN50-DN1500)
- दबावः एएनएसआई वर्ग 125~150 (पीएन10-पीएन16)
- तापमान सीमाः -196°C से 540°C (-320°F से 1000°F)
- शरीर सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टील
- डिस्क सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टील, अल कांस्य
- सीट विकल्पः EPDM, NBR, VITON
- अंत कनेक्शन के प्रकारः वेफर, लग, डबल फ्लैंज
तकनीकी विनिर्देश
- डिजाइन मानकः एपीआई 609, बीएस 5155, EN593, डीआईएन 3354
- आमने-सामनेः ASME B16.34
- अंत निकला हुआ किनाराः ASME B16.5
- बीडब्ल्यू अंतः एएसएमई बी16.25
- स्क्रूड एंडः ASME B1.20.1
- परीक्षण मानकः ASME B16.34, एपीआई 598, डीआईएन 3230
- चिह्नः एमएसएस एसपी25
- विशेषः NACE MR-01-75
डिजाइन की विशेषताएं
- लुग, वेफर या फ्लैंज अंत विन्यास में उपलब्ध है
- इष्टतम प्रदर्शन के लिए केंद्रित डिजाइन
- द्विदिश सेवा की क्षमता
- शून्य लीक ऑपरेशन
- कम टोक़ की आवश्यकताएं
- स्व-स्वच्छता तंत्र
- फट-प्रूफ स्टेम डिजाइन
- आईएसओ 5211 ऊपरी फ्लैंज
- वैकल्पिक रूप से विस्तारित स्टेम डिजाइन उपलब्ध है
