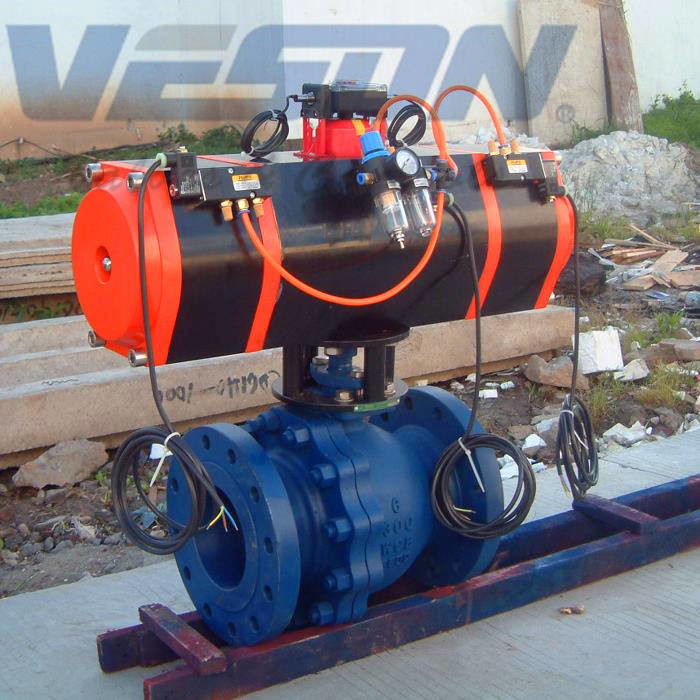

फास्ट एक्टिंग विस्फोट प्रूफ वाल्व एक्ट्यूएटर, एयर टॉर्क न्यूमेटिक एक्ट्यूएटर डीआईएन स्टैंडर्ड
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Veson/OEM |
प्रमाणन: | ISO/CE/SIL3 |
मॉडल संख्या: | वी.एस.-092DA-3P |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 1 ईए |
---|---|
मूल्य: | FOB Shanghai |
पैकेजिंग विवरण: | कार्टन / प्लाईवुड मामले |
प्रसव के समय: | एक सप्ताह |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | 10000PCS/Month |
विस्तार जानकारी |
|||
सामग्री: | एल्यूमिनियम मिश्र धातु | प्रकार: | नयूमेटिक एक्चुएटर |
---|---|---|---|
समारोह: | तिमाही बारी Actuator | वाल्व: | वायवीय पिस्टन actuator |
3 स्थिति: | 3-स्थिति (90 डिग्री रोटेशन) 3 स्थिति वायवीय actuators | नाम: | विस्फोट प्रूफ वाल्व actuator |
हाई लाइट: | एकल अभिनय वायवीय actuator,वायु पिस्टन actuator |
उत्पाद विवरण
3-स्थिति न्यूमेटिक एक्ट्यूएटर बॉल वाल्व
नयूमेटिक एक्चुएटर
- अनुसंधान विकास और डिजाइन के माध्यम से एक्सएम श्रृंखला वायवीय actuators नवीनतम प्रौद्योगिकी सामग्री और अभिनव विचार शामिल हैं। उत्पाद गर्व से निम्नलिखित सुविधाओं का दावा करता है।
- नवीनतम विनिर्देशों के लिए पूर्ण अनुरूपता: आईएसओ 5211, डीआईएन 3337 और वीडीएनडीई -3854, नमुर।
बाहर निकलने वाली उच्च तीव्रता एल्यूमीनियम निकाय में लंबे जीवन के लिए हार्ड एनोड ऑक्सीजन के साथ लेपित एक सम्मानित आंतरिक सतह होती है। घर्षण और तेज प्रदर्शन के कम गुणांक।
बहु विशिष्टताओं के साथ उत्कृष्ट कॉम्पैक्ट और आधुनिकीकृत निर्माण चयन आर्थिक और फायदेमंद दोनों बनाता है।
सभी अभिनय सतह उच्च गुणवत्ता वाले असर को अपनाने के परिणामस्वरूप कम घर्षण, उच्च चक्र जीवन, और कोई शोर नहीं
दो स्वतंत्र बाह्य स्ट्रोक समायोजन बोल्ट खुले और करीबी दिशाओं पर आसानी से और ठीक से ± 5 डिग्री समायोजित कर सकते हैं।
समान रूपरेखा actuators डबल अभिनय और एकल अभिनय (वसंत-वापसी) के कार्यात्मक तरीके हैं। स्प्रिंग-रिटर्न में सामान्य रूप से खुली और सामान्य रूप से नज़दीकी शैलियों होती है।
नामुर के साथ मल्टी फ़ंक्शन इंडिकेटर बढ़ते सामानों के लिए सुविधाजनक है।
प्री-संपीड़ित लोड वसंत सुरक्षित बढ़ते और प्रक्रियाओं को फाड़ने के लिए सुविधाजनक है।
डाई कास्टिंग एल्यूमीनियम पिस्टन और अंत टोपी में उच्च तीव्रता और हल्के वजन होते हैं।
विभिन्न ओ-रिंग सामग्री उच्च और निम्न तापमान के लिए उपलब्ध हैं।
सोलेनोइड वाल्व आसानी से किसी भी कनेक्टिंग फलक के बिना घुड़सवार होते हैं।
मानक तकनीकी पैरामीटर
डिज़ाइन:
जीबी | मेरी तरह | दीन | JIS | |
डिज़ाइन | GB / T12237 / 1989 | एएसएमई बी 16.34 API608 | डीआईएन 3357/1 2EN12516-1 | एएसएमई बी 16.34 एपीआई 608 |
दबाव | PN116-PN40 | एएसएमई बी 16.34 वर्ग 150 एएसएमई बी 16.34 वर्ग 300 | DIN3357 / EN12516-1 PN10-PN40 | जेआईएसबी 2001 10 के जेआईएस बी 2001 20 के |
आमने सामने | GB / T12221 | एएसएमई बी 16.10 | डीआईएन 3202 | जेआईएस बी 2002 |
अंत निकला हुआ किनारा | जीबी / टी 9 113 जेबी / टी 7 9 | एएसएमई बी 16.5 | डीआईएन 2543-2545 | जेआईएस बी 2212 जेआईएस बी 2214 |
निरीक्षण परिक्षण | GB / T13927 | एपीआई 598 | डीआईएन 3230/3 | जेआईएस बी 2003 |
आग सुरक्षित | एपीआई 607 | एपीआई 607 4 th1993 | एपीआई 607 4 th1993 | एपीआई 607 4 th1993 |
गेंद वाल्व
बंदरगाहों: पूर्ण बंदरगाह
शारीरिक शैली: तीन टुकड़ा
आकार सीमा: ½ "- 12" (12 मिमी - 300 मिमी)
तापमान सीमा: -50 डिग्री फ़ारेनहाइट से 650 डिग्री फ़ारेनहाइट (-46 डिग्री सेल्सियस से 343 डिग्री सेल्सियस)
दबाव रेटिंग: एएसएमई कक्षा 150, एएसएमई कक्षा 300. (पीएन 10 से पीएन 40 कवर)
अंत कनेक्शन:
एएसएमई बी 16.34 कक्षा 150, एएसएमई बी 16.34 कक्षा 300
डीआईएन पीएन 16, पीएन 25, पीएन 40
जेआईएस 10 के, 20 के
शारीरिक सामग्री: स्टेनलेस स्टील (सीएफ 8, सीएफ 8 एम, सीएफ 3 एम), कार्बन स्टील (डब्ल्यूसीबी)
सीट सामग्री: पीटीएफई, पीईके
एप्लीकेशन: प्रक्रिया, टैंक खेतों, ईंधन, तेल और गैस
नियंत्रण: मैनुअल
डिज़ाइन विशेषताएँ:
अंतर्निहित आईएसओ 5211 डायरेक्ट माउंटिंग पैड आसान स्वचालन
आग सुरक्षित डिजाइन अनुमोदित
गेंद-स्टेम-बॉडी के लिए विरोधी स्थैतिक डिवाइस
ब्लो-आउट सबूत स्टेम
बॉल स्लॉट में दबाव संतुलन छेद
टीए-LUFT डिजाइन अनुमोदित
निकालने के लिए शरीर पर बॉस कास्टिंग
3-स्थिति न्यूमेटिक एक्ट्यूएटर
दो प्रकार के 3-स्थिति न्यूमेटिक एक्ट्यूएटर: 0 डिग्री -45 डिग्री -90 डिग्री प्रकार और 0 डिग्री -90 डिग्री -180 डिग्री प्रकार
क्रमशः। वायु प्रवेश द्वार "2" से सिलेंडर में आने के बाद, सिरों की ओर पिस्टन की गति सहायक पिस्टन तंत्र द्वारा सीमित होगी। इस प्रकार पिस्टन मध्य स्थिति में रहेंगे मध्य स्थिति की स्थिति 20 डिग्री, 30 डिग्री, 50 डिग्री, 75 डिग्री और 95 डिग्री, 1 20 डिग्री, 1 30 डिग्री, 150 डिग्री, 1 75 डिग्री आदि तक समायोजित किया जा सकता है सतह के प्रत्येक छोर पर समायोजन शिकंजा का उपयोग कर।
