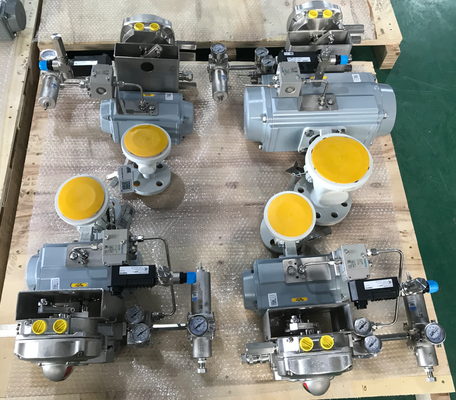

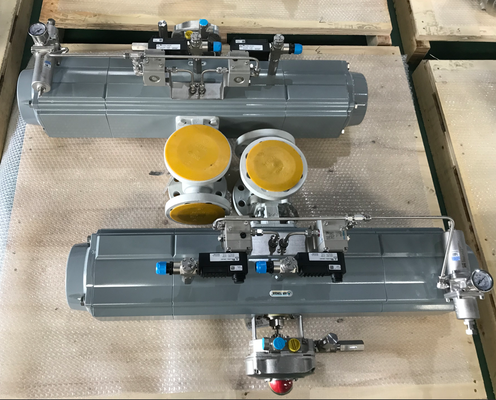

मल्टी-पोर्ट न्यूमेटिक बॉल वाल्व पैकेज सॉल्यूशन केमिकल रिएक्टर फीड स्विचिंग टैंक फार्म के लिए डिज़ाइन किया गया
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शंघाई, चीन |
| ब्रांड नाम: | VESON |
| प्रमाणन: | ISO 9001:2015 SGS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 200-1500 / Piece |
| पैकेजिंग विवरण: | शॉक-प्रूफ़ फ़ोम इंसर्ट, निर्यात-ग्रेड पैकेजिंग के साथ वेसन ब्रांड या ग्राहक ब्रांड प्लाईवुड केस |
| प्रसव के समय: | स्टॉक के लिए 5-7 कार्य दिवस, उत्पादन के लिए 20-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 2000 टुकड़े |
|
विस्तार जानकारी |
|||
| वाल्व प्रकार: | 3-वे मल्टी-पोर्ट बॉल वाल्व (एल-पोर्ट / टी-पोर्ट) | एक्चुएटर प्रकार: | डबल-एक्टिंग न्यूमेटिक रैक और पिनियन |
|---|---|---|---|
| आकार सीमा: | डीएन15 से डीएन150 (1/2" से 6") | दाब मूल्यांकन: | पीएन16/पीएन40/कक्षा 150/कक्षा 300 |
| शरीर की सामग्री: | एसएस304, एसएस316, डब्ल्यूसीबी कार्बन स्टील | गेंद विन्यास: | एल-पोर्ट (90° स्विचिंग) या टी-पोर्ट (180° मिक्सिंग/डायवर्टिंग) |
| सीट सामग्री: | पीटीएफई, आरटीएफई, पीक | हवा की आपूर्ति: | 4-8 बार (60-120 पीएसआई) |
| परिचालन तापमान: | -20 डिग्री सेल्सियस से +180 डिग्री सेल्सियस | कनेक्शन समाप्त करें: | फ्लैंग्ड एएनएसआई बी16.5, थ्रेडेड एनपीटी/बीएसपी |
| प्रमुखता देना: | मल्टी-पोर्ट न्यूमेटिक बॉल वाल्व,दोहरी क्रिया वाला प्यूमेटिक बॉल वाल्व |
||
उत्पाद विवरण
रिएक्टर फीड स्विचिंग और टैंक फार्म मैनिफोल्ड के लिए मल्टी-पोर्ट न्यूमेटिक शटऑफ बॉल वाल्व पैकेज
The VESON मल्टी-पोर्ट न्यूमेटिक शटऑफ बॉल वाल्व पैकेज को जटिल मल्टी-वाल्व मैनिफोल्ड को एक एकल एकीकृत इकाई से बदलने के लिए डिज़ाइन किया गया है। एल-पोर्ट (90° स्विचिंग) और टी-पोर्ट (180° मिक्सिंग/डाइवर्टिंग) कॉन्फ़िगरेशन में उपलब्ध, यह पैकेज रासायनिक रिएक्टर फीड सिस्टम और टैंक फार्म मैनिफोल्ड में स्किड फुटप्रिंट, पाइपिंग जटिलता और संभावित लीक पथों को काफी कम करता है।
मैनिफोल्ड रिडक्शन के लाभ
| पारंपरिक सेटअप | VESON मल्टी-पोर्ट समाधान |
| 3 x 2-वे वाल्व + टीज़ + पाइपिंग | 1 x 3-वे एल-पोर्ट वाल्व पैकेज |
| 4 x 2-वे वाल्व + क्रॉस + पाइपिंग | 1 x 3-वे टी-पोर्ट वाल्व पैकेज |
| एकाधिक एक्चुएटर, सोलनॉइड वाल्व, लिमिट स्विच | एकल एक्चुएटर, सोलनॉइड, लिमिट स्विच सेट |
मुख्य विशेषताएं
- एल-पोर्ट कॉन्फ़िगरेशन: 90° रोटेशन दो स्वतंत्र सर्किट (पोर्ट ए ↔ बी या पोर्ट ए ↔ सी) के बीच प्रवाह को स्विच करता है
- टी-पोर्ट कॉन्फ़िगरेशन: प्रवाह मिश्रण (सभी तीन पोर्ट जुड़े हुए) या डाइवर्टिंग (कोई भी दो-पोर्ट संयोजन) के लिए 180° रोटेशन
- एकल एक्चुएटर ऑपरेशन: एक डबल-एक्टिंग न्यूमेटिक एक्चुएटर सभी पोर्ट स्विचिंग को नियंत्रित करता है, जिससे ऑटोमेशन हार्डवेयर में 60% तक की कमी आती है
- कम लीक पथ: कई फ्लैंज कनेक्शन और वेल्ड जोड़ों को समाप्त करता है, जिससे भगोड़ा उत्सर्जन जोखिम कम होता है
- कॉम्पैक्ट फुटप्रिंट: मल्टी-वाल्व मैनिफोल्ड व्यवस्थाओं की तुलना में विशिष्ट स्किड स्पेस बचत 40-50%
- फैक्ट्री प्री-असेंबल: पूर्ण पैकेज प्री-टेस्टेड और इंस्टॉलेशन के लिए तैयार आता है, जिससे फील्ड कमीशनिंग का समय कम हो जाता है
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
| वाल्व प्रकार | 3-वे मल्टी-पोर्ट बॉल वाल्व |
| बॉल कॉन्फ़िगरेशन | एल-पोर्ट (90° दो-तरफ़ा स्विचिंग) / टी-पोर्ट (180° तीन-तरफ़ा) |
| एक्चुएटर प्रकार | डबल-एक्टिंग या स्प्रिंग-रिटर्न न्यूमेटिक रैक और पिनियन |
| आकार सीमा | डीएन15 से डीएन150 (1/2" से 6") |
| दबाव रेटिंग | पीएन16 / पीएन40 / क्लास 150 / क्लास 300 |
| बॉडी सामग्री | एसएस304, एसएस316, डब्ल्यूसीबी कार्बन स्टील |
| सीट सामग्री | पीटीएफई, आरटीएफई, पीईईके |
| एयर सप्लाई | 4-8 बार (60-120 साई) |
| ऑपरेटिंग तापमान | -20°C से +180°C |
| एंड कनेक्शन | फ्लैंज्ड (ANSI B16.5), थ्रेडेड (NPT/BSP) |
| शटऑफ क्लास | क्लास VI (बबल-टाइट) |
| प्रमाणन | आईएसओ 9001:2015,, एसजीएस |
लक्षित अनुप्रयोग
- रासायनिक रिएक्टर फीड स्विचिंग (कच्चा माल ए बनाम बी बनाम सी)
- डुप्लेक्स फिल्टर बैकवाशिंग स्किड्स (ड्यूटी/स्टैंडबाय स्विचिंग)
- टैंक फार्म उत्पाद हस्तांतरण मैनिफोल्ड
- कस्टडी ट्रांसफर मीटरिंग स्किड्स
- हीट एक्सचेंजर बायपास और डाइवर्टिंग सिस्टम
एसएस316 हार्ड टयूबिंग के साथ फैक्ट्री प्री-असेंबल, पूरी तरह से लूप-टेस्टेड, और पूर्ण सामग्री प्रमाणपत्र और एफएटी दस्तावेज़ीकरण के साथ डिलीवर किया गया। एल-पोर्ट बनाम टी-पोर्ट चयन मार्गदर्शन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
