3-स्थिति वायवीय शटऑफ बॉल वाल्व असेंबली पानी विरोधी हथौड़ा चरण संरक्षण के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शंघाई, चीन |
| ब्रांड नाम: | VESON |
| प्रमाणन: | ISO 9001:2015 SGS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 180-1200 / Piece |
| पैकेजिंग विवरण: | शॉक-प्रूफ फोम इंसर्ट, निर्यात-ग्रेड पैकेजिंग के साथ VESON ब्रांडेड प्लाईवुड केस |
| प्रसव के समय: | स्टॉक के लिए 5-7 कार्य दिवस, उत्पादन के लिए 20-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 3000 टुकड़े |
|
विस्तार जानकारी |
|||
| वाल्व प्रकार: | 3-पोजीशन 2-वे/3-वे बॉल वाल्व | एक्चुएटर प्रकार: | 3-स्थिति वायवीय एक्चुएटर (स्प्रिंग रिटर्न) |
|---|---|---|---|
| आकार सीमा: | डीएन15 से डीएन150 (1/2" से 6") | दाब मूल्यांकन: | पीएन16/पीएन40/कक्षा 150/कक्षा 300 |
| शरीर की सामग्री: | एसएस304, एसएस316, डब्ल्यूसीबी कार्बन स्टील | सीट सामग्री: | पीटीएफई, आरटीएफई, पीक |
| हवा की आपूर्ति: | 4-8 बार (60-120 पीएसआई) | परिचालन तापमान: | -20 डिग्री सेल्सियस से +180 डिग्री सेल्सियस |
| नियंत्रण अनुक्रम: | खुला (100%) - मध्य-स्ट्रोक (30-50%) - बंद (0%) | कनेक्शन समाप्त करें: | फ्लैंग्ड एएनएसआई बी16.5, थ्रेडेड एनपीटी/बीएसपी |
| प्रमुखता देना: | निविड़ अंधकार गेंद वाल्व विधानसभा,3-स्थिति शटऑफ बॉल वाल्व की स्थापना |
||
उत्पाद विवरण

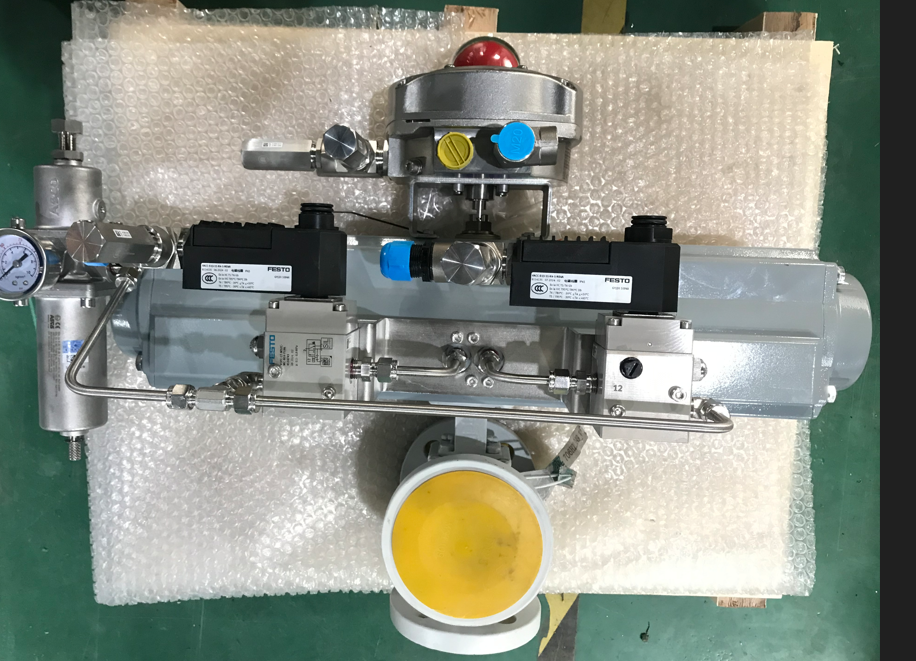

3-पोजीशन न्यूमेटिक शटऑफ बॉल वाल्व असेंबली, स्टेजेड एंटी-वॉटर हैमर प्रोटेक्शन के साथ
VESON VSO-3P-WH 3-पोजीशन न्यूमेटिक शटऑफ बॉल वाल्व असेंबली विशेष रूप से बैच लोडिंग टर्मिनलों के लिए डिज़ाइन की गई है जहाँ अचानक वाल्व बंद होने से विनाशकारी वॉटर हैमर और पाइपिंग कंपन होता है। 3-पोजीशन स्टेजेड कंट्रोल एक स्मूथ फास्ट फिल → स्लो ड्रिबल → कम्प्लीट स्टॉप अनुक्रम प्रदान करता है, जो सटीक डोजिंग सटीकता बनाए रखते हुए आपके पाइपिंग सिस्टम की सुरक्षा करता है।
3-स्टेज कंट्रोल आपके सिस्टम की सुरक्षा कैसे करता है
| स्टेज | वाल्व पोजीशन | एक्शन |
| स्टेज 1 | 100% ओपन | पूर्ण प्रवाह दर पर तेजी से बल्क फिल |
| स्टेज 2 | 30-50% मिड-स्ट्रोक | सटीक टॉपिंग-ऑफ के लिए स्लो ड्रिबल फीड |
| स्टेज 3 | 0% क्लोज्ड | बबल-टाइट शटऑफ (क्लास VI) - जीरो वॉटर हैमर |
मुख्य विशेषताएं
- 3-पोजीशन न्यूमेटिक एक्चुएटर: स्टेजेड फ्लो कंट्रोल के लिए मिड-स्ट्रोक पोजीशन क्षमता के साथ स्प्रिंग-रिटर्न डिज़ाइन
- एंटी-वॉटर हैमर सीक्वेंस: वाल्व बंद होने के दौरान दबाव में वृद्धि को समाप्त करता है, पाइप स्ट्रेस को कम करता है और सिस्टम लाइफ को बढ़ाता है
- कॉन्फ़िगर करने योग्य मिड-स्ट्रोक: प्रक्रिया-विशिष्ट प्रवाह दरों के लिए समायोज्य 30-50% मध्यवर्ती स्थिति
- बबल-टाइट शटऑफ: अंतिम बंद स्थिति पर क्लास VI लीकेज, जिससे उत्पाद का कोई नुकसान नहीं होता
- मैनिफोल्ड रिडक्शन: मल्टी-वाल्व मैनिफोल्ड सेटअप को बदलता है, स्किड फुटप्रिंट और लीक पाथ को कम करता है
- प्री-वायर्ड सोलनॉइड बैंक: टर्मिनल स्ट्रिप के साथ सभी 3 पोजीशन के लिए फैक्ट्री-कॉन्फ़िगर सोलनॉइड वाल्व
तकनीकी विशिष्टताएँ
| पैरामीटर | विनिर्देश |
| वाल्व प्रकार | 3-पोजीशन 2-वे / 3-वे बॉल वाल्व |
| एक्चुएटर प्रकार | 3-पोजीशन न्यूमेटिक एक्चुएटर (स्प्रिंग रिटर्न) |
| आकार सीमा | DN15 से DN150 (1/2" से 6") |
| प्रेशर रेटिंग | PN16 / PN40 / क्लास 150 / क्लास 300 |
| बॉडी मटेरियल | SS304, SS316, WCB कार्बन स्टील |
| सीट मटेरियल | PTFE, RTFE, PEEK |
| एयर सप्लाई | 4-8 बार (60-120 psi) |
| ऑपरेटिंग तापमान | -20°C से +180°C |
| कंट्रोल सीक्वेंस | ओपन (100%) → मिड-स्ट्रोक (30-50%) → क्लोज्ड (0%) |
| एंड कनेक्शन | फ्लैंज्ड (ANSI B16.5), थ्रेडेड (NPT/BSP) |
| शटऑफ क्लास | क्लास VI (बबल-टाइट) |
| प्रमाणन | ISO 9001:2015, CE, SGS |
लक्षित उद्योग
- तेल और गैस टर्मिनल लोडिंग (ट्रक, रेलकार, ड्रम फिलिंग)
- फाइन केमिकल बैच डोजिंग सिस्टम
- लिक्विड फूड और बेवरेज बैचिंग
- टैंक फार्म प्रोडक्ट ट्रांसफर स्टेशन
- एलपीजी और क्रायोजेनिक लोडिंग स्किड्स

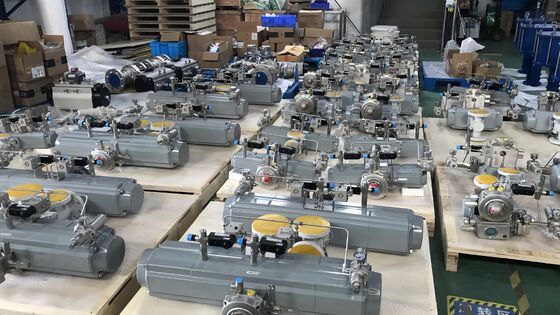

प्रत्येक असेंबली को शिपमेंट से पहले SS316 हार्ड टयूबिंग के साथ पूर्ण फैक्ट्री लूप टेस्टिंग से गुजरना पड़ता है। FAT डॉक्यूमेंटेशन शामिल है। अपनी विशिष्ट बैच लोडिंग आवश्यकताओं पर चर्चा करने के लिए हमसे संपर्क करें।
