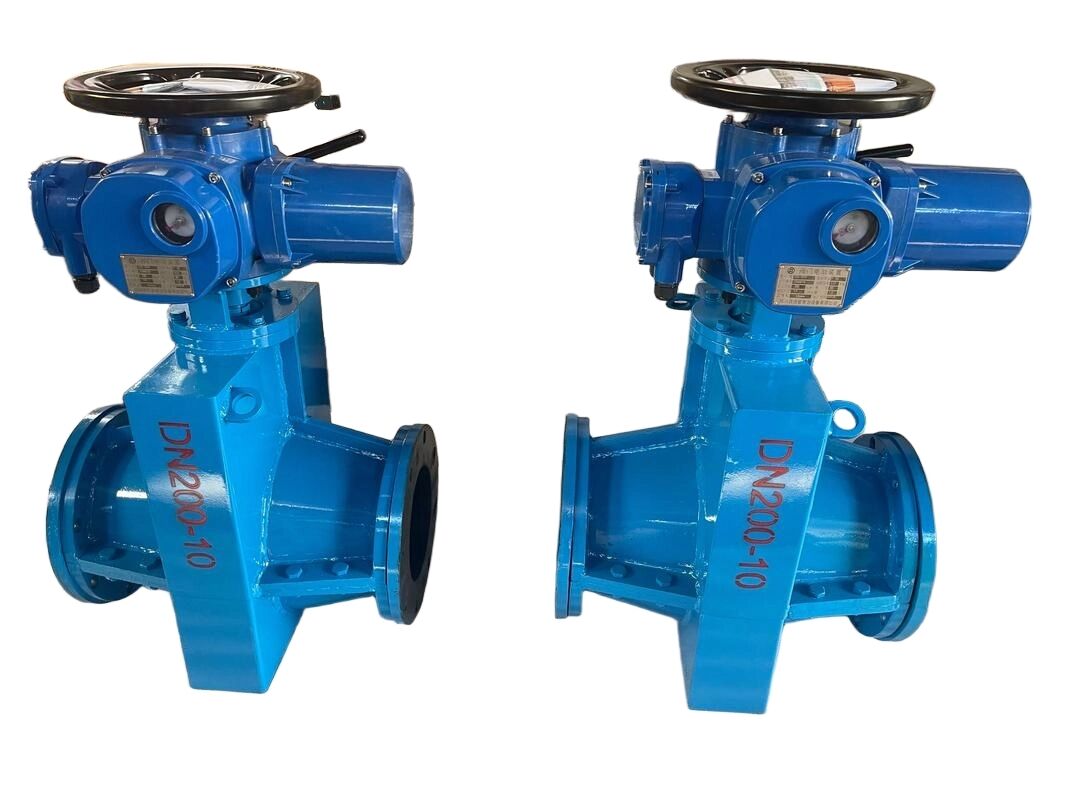

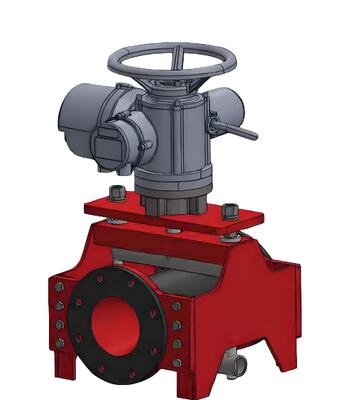

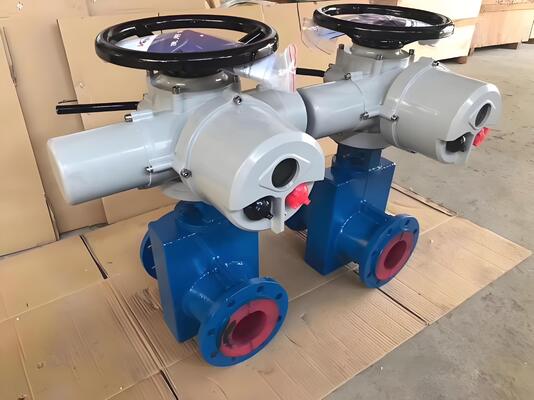

घर्षण माध्यम परिवहन पाइपलाइन सिस्टम के लिए निर्मित इलेक्ट्रिक न्यूमेटिक डुअल-मोड पिंच वाल्व असेंबली
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शंघाई, चीन |
| ब्रांड नाम: | VESON |
| प्रमाणन: | ISO 9001:2015 SGS |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 600-3500 / Piece |
| पैकेजिंग विवरण: | शॉक-प्रूफ फोम इंसर्ट, निर्यात-ग्रेड पैकेजिंग के साथ VESON ब्रांडेड प्लाईवुड केस |
| प्रसव के समय: | स्टॉक के लिए 7-10 कार्य दिवस, उत्पादन के लिए 25-35 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1200 टुकड़े प्रति माह |
|
विस्तार जानकारी |
|||
| वाल्व प्रकार: | डुअल-मोड पिंच वाल्व (इलेक्ट्रिक + वायवीय) | आकार सीमा: | DN50 से DN400 (2" से 16") |
|---|---|---|---|
| दाब मूल्यांकन: | पीएन10/पीएन16/कक्षा 150 | शरीर की सामग्री: | डक्टाइल आयरन एपॉक्सी लेपित, एसएस316 |
| आस्तीन सामग्री: | प्राकृतिक रबर, ईपीडीएम, एनबीआर, विटन | प्राथमिक एक्चुएटर: | इलेक्ट्रिक मल्टी-टर्न (4-20mA मॉड्यूलेटिंग) |
| सेकेंडरी एक्चुएटर: | वायवीय स्प्रिंग-रिटर्न (असफल-सुरक्षित) | हवा की आपूर्ति: | 4-8 बार (60-120 पीएसआई) |
| परिचालन तापमान: | -40 ° C से +120 ° C | कनेक्शन समाप्त करें: | निकला हुआ किनारा एएनएसआई बी16.5 / डीआईएन पीएन16 |
| प्रमुखता देना: | पाइपलाइन सिस्टम पिंच वाल्व असेंबली,घर्षण माध्यम परिवहन पिंच वाल्व असेंबली,न्यूमेटिक डुअल-मोड पिंच वाल्व असेंबली |
||
उत्पाद विवरण
अपघर्षक मीडिया परिवहन पाइपलाइनों के लिए इलेक्ट्रिक न्यूमेटिक डुअल-मोड पिंच वाल्व असेंबली
The VESON डुअल-मोड पिंच वाल्व असेंबली महत्वपूर्ण अपघर्षक स्लरी परिवहन पाइपलाइनों के लिए अंतिम विश्वसनीयता प्रदान करता है, जो सटीक मॉड्यूलेटिंग नियंत्रण के लिए एक इलेक्ट्रिक एक्चुएटर को एक फेल-सेफ आपातकालीन शटडाउन के लिए एक न्यूमेटिक स्प्रिंग-रिटर्न एक्चुएटर के साथ जोड़ता है। यह रिडंडेंट नियंत्रण आर्किटेक्चर सबसे अधिक मांग वाले खनन और खनिज प्रसंस्करण कार्यों में निर्बाध सुरक्षा सुनिश्चित करता है।
डुअल-मोड रिडंडेंसी
| मोड | एक्चुएटर | कार्य |
| प्राथमिक (सामान्य) | इलेक्ट्रिक मल्टी-टर्न | 4-20mA डीसीएस सिग्नल के माध्यम से सटीक मॉड्यूलेटिंग प्रवाह नियंत्रण |
| द्वितीयक (आपातकालीन) | न्यूमेटिक स्प्रिंग-रिटर्न | बिजली की हानि या ईएसडी सिग्नल पर स्वचालित फेल-क्लोज |
मुख्य विशेषताएं
- रिडंडेंट नियंत्रण: डुअल एक्चुएटर सिस्टम एसआईएल-रेटेड सुरक्षा लूप के लिए स्वतंत्र प्राथमिक और आपातकालीन शटडाउन क्षमता प्रदान करता है
- निर्बाध स्विचिंग: न्यूमेटिक फेल-सेफ एक्चुएटर बिजली की हानि के 1 सेकंड के भीतर बाहरी हस्तक्षेप के बिना स्वचालित रूप से संलग्न हो जाता है
- फुल-बोर फ्लो पाथ: कोई आंतरिक बाधाएं या मृत क्षेत्र नहीं उच्च-ठोस स्लरी सेवा में क्लॉगिंग को समाप्त करते हैं
- फील्ड-रिप्लेसेबल स्लीव: त्वरित-परिवर्तन स्लीव डिज़ाइन विशेष उपकरणों या वाल्व हटाने के बिना ऑन-साइट प्रतिस्थापन की अनुमति देता है
- एकीकृत लिमिट स्विच: दोनों एक्चुएटर्स में व्यापक स्थिति प्रतिक्रिया के लिए यांत्रिक और प्रॉक्सिमिटी लिमिट स्विच शामिल हैं
- स्किड-माउंटेड पैकेज: पूर्ण पूर्व-इकट्ठे, पूर्व-वायर्ड, और कारखाने-परीक्षणित पैकेज क्षेत्र स्थापना समय को 60% तक कम करता है
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
| वाल्व प्रकार | डुअल-मोड पिंच वाल्व (इलेक्ट्रिक + न्यूमेटिक) |
| आकार सीमा | डीएन50 से डीएन400 (2" से 16") |
| दबाव रेटिंग | पीएन10 / पीएन16 / क्लास 150 |
| बॉडी सामग्री | डक्टाइल आयरन एपॉक्सी कोटेड, एसएस316 |
| स्लीव सामग्री | प्राकृतिक रबर, ईपीडीएम, एनबीआर, विटॉन |
| प्राथमिक एक्चुएटर | इलेक्ट्रिक मल्टी-टर्न (4-20mA मॉड्यूलेटिंग) |
| द्वितीयक एक्चुएटर | न्यूमेटिक स्प्रिंग-रिटर्न (फेल-सेफ) |
| एयर सप्लाई | 4-8 बार (60-120 साई) |
| ऑपरेटिंग तापमान | -40°C से +120°C |
| एंड कनेक्शन | फ्लैंज्ड (एएनएसआई बी16.5 / डीआईएन पीएन16) |
| सुरक्षा अखंडता | एसआईएल 2 कैपेबल (आईईसी 61508) |
| प्रमाणन | आईएसओ 9001:2015, एसजीएस |
लक्षित अनुप्रयोग
- ईएसडी आवश्यकताओं के साथ महत्वपूर्ण स्लरी परिवहन पाइपलाइन
- खनन सांद्रता और टेलिंग्स पाइपलाइन
- खनिज प्रसंस्करण थिकनर अंडरफ्लो
- ड्रेजिंग डिस्चार्ज पाइपलाइन
- पावर प्लांट राख हैंडलिंग सिस्टम
पूर्ण पैकेज में पूर्व-वायर्ड जंक्शन बॉक्स, कारखाने लूप परीक्षण रिपोर्ट, एसआईएल घोषणा पत्र, और पूर्ण सामग्री ट्रेसबिलिटी शामिल है। कस्टम नियंत्रण विन्यासों के लिए हमारी स्वचालन टीम से संपर्क करें।
