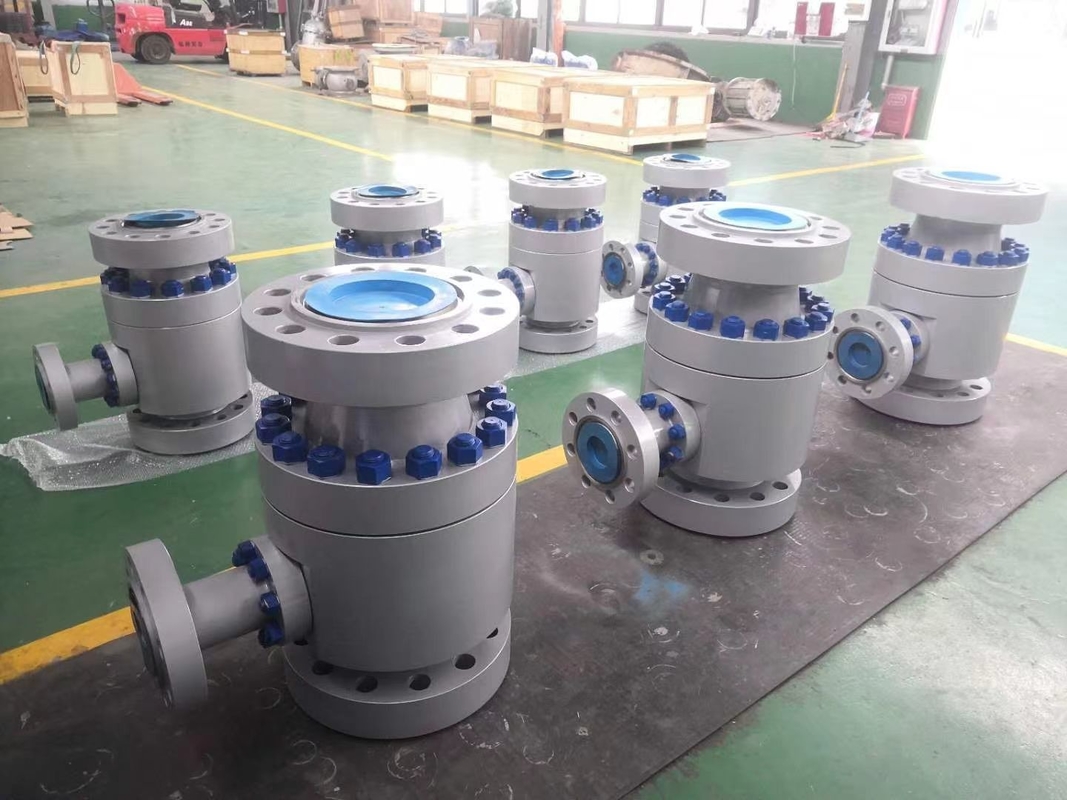

• पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व
  • पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व
  • पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व
पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व

पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Veson
मॉडल संख्या: एआरएल

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: परतदार लकड़ी वाला बॉक्स
प्रसव के समय: 2-4 सप्ताह
भुगतान शर्तें: एल/सी, टी/टी
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी

डब्ल्यूसीबी: वाल्व जांचें कार्य: पम्प को सुरक्षित रखें
प्रमुखता देना:

पंप सुरक्षा स्वचालित पुनः परिसंचरण वाल्व

,

पंप सुरक्षा वाल्व द्वारा पास

उत्पाद विवरण

पंप सुरक्षा वाल्व स्वचालित पुनर्चक्रण वाल्व (एआरवी) पंपों को क्षति से बचाता है पास वाल्व बायपास द्वारा चेक वाल्व



उत्पाद का वर्णन

पंप सुरक्षा के लिए

आधुनिक औद्योगिक उपकरण प्रक्रिया अनुरोध केन्द्रापसारक पंप मूल रूप से परिवर्तनीय प्रवाह की स्थिति में काम करता है।

एक स्वचालित पुनः परिसंचरण वाल्व (एआरसी वाल्व) एक बहुक्रियाशील वाल्व है जिसका प्राथमिक उद्देश्य यह सुनिश्चित करना है कि एक पूर्व निर्धारित न्यूनतम प्रवाह हर समय एक केन्द्रापसारक पंप के माध्यम से सुनिश्चित किया जाता है।यह महत्वपूर्ण है के रूप में केन्द्रापसारक पंप अति ताप और cavitation से पीड़ित हैं और स्थायी रूप से क्षतिग्रस्त हो सकता है अगर वे सूखा चला जाता है.

कई वर्षों के अनुसंधान और विकास, निरंतर नवाचार और अभ्यास के माध्यम से, शंघाई डेटिंग वाल्व कं अनुसंधान ZD श्रृंखला स्वचालित पुनर्चक्रण नियंत्रण वाल्व, अति ताप को रोकने के लिए,गंभीर शोरजब तक पंप वाल्व की प्रवाह दर एक निश्चित मूल्य से नीचे हो, तब तक पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंप के पंपबायपास बैकफ्लो मुंह पंप के आवश्यक न्यूनतम प्रवाह सुनिश्चित करने के लिए स्वचालित रूप से खुल जाएगा.

एआरसी वाल्व के अनुप्रयोग

  • रासायनिक उद्योग
  • पेट्रोकेमिकल उद्योग
  • इस्पात कारखाना
  • अग्नि सुरक्षा प्रणाली
  • पारंपरिक बिजली संयंत्र
  • कागज निर्माण उद्योग
  • शिपमेंट/शिपिंग
  • पर्यावरण संरक्षण उद्योग

आर्क वाल्व (एआरवी) का उपयोग करके केन्द्रापसारक पंप सुरक्षा परिदृश्य

पंप के लिए सुरक्षा के तीन तरीके



निरंतर परिसंचरण प्रणाली

पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व 0

निरंतर परिसंचारी प्रणाली पंप की न्यूनतम आवश्यकता प्रक्रिया प्रवाह परिवर्तन प्रणाली के निर्वहन से संबंधित नहीं है। न्यूनतम प्रवाह की स्थापना के बाद,खोखले प्लेट के माध्यम से सीधे एक भंडारण टैंक के लिए वापस प्रवाहयद्यपि निरंतर न्यूनतम प्रवाह परिसंचरण पंप की बहुत अच्छी सुरक्षा कर सकता है, पंप को सिस्टम प्रक्रिया प्रवाह और रीसायकल प्रवाह सुनिश्चित करने के लिए अधिक शक्ति उत्पादन प्रदान करना चाहिए,जो अतिरिक्त ऊर्जा अपशिष्ट का कारण बनता है.



नियंत्रण परिसंचरण प्रणाली

पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व 1

नियंत्रण परिसंचरण प्रणाली चेक वाल्व, प्रवाह गेज, न्यूनतम प्रवाह नियंत्रण वाल्व, नियंत्रण परिसंचरण प्रणाली, नियंत्रण परिसंचरण प्रणाली द्वारा इकट्ठा किया जाता है न्यूनतम प्रवाह सुरक्षा प्रदान कर सकते हैं,जब प्रक्रिया प्रवाह पंप के न्यूनतम प्रवाह से अधिक होलेकिन प्रणाली जटिल है, नियंत्रण घटक, खरीद, स्थापना, रखरखाव लागत अधिक है।



स्वचालित पुनः परिसंचरण नियंत्रण वाल्व

पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व 2

स्वचालित पुनर्चक्रण वाल्व सेट चेक वाल्व, प्रवाह धारणा, बायपास नियंत्रण वाल्व, एक में बहु-चरण चरण-डाउन, बिजली, नियंत्रण प्रणाली और वायरिंग की आवश्यकता नहीं है, आवश्यक सुरक्षा।छोटी जगह ले रहा हैयह आधुनिक औद्योगिक प्रक्रियाओं में पंप सुरक्षा का प्राथमिक तरीका है।

एआर सीरीज के स्वचालित पुनरावर्तन नियंत्रण वाल्व के मुख्य फायदे

ZD श्रृंखला ARC वाल्व उच्च दबाव अंतर के साथ बायपास के लिए उपयुक्त है, अधिकतम दबाव अंतर 30MPa है, और विशिष्ट विकल्प कारखाने द्वारा निर्धारित किया जाता है।मल्टीस्टेज डिकंप्रेशन प्रकार एम प्रकार बायपास उच्च गति प्रवाह माध्यम द्वारा बनाई गई शोर को समाप्त कर सकते हैं, खोखलेपन क्षरण और वाल्व घटकों के लिए ब्राइजिंग से क्षति को रोकें।

ART मॉडल ARC वाल्व

  • सरल संरचना, कम लागत, लंबा जीवन, निम्न दबाव कार्य परिस्थितियों के लिए उपयुक्त।
  • कास्ट वाल्व शरीर, सामग्रीः कार्बन स्टील या स्टेनलेस स्टील आदि
  • बायपास का बड़ा प्रवाह, अधिकतम प्रवाह मुख्य प्रवाह का 60% है, केवी मूल्य समायोजित किया जा सकता है।
  • अधिकतम ऑपरेटिंग दबाव अंतर को 4 एमपीए तक बायपास करें।
  • दबाव CL150# - 400#, आकार 1'' - 16'


ARL आर्क वाल्व मॉडल

  • बहु-ओरिफिस पिंजरे बायपास, कम शोर, मध्यम और निम्न दबाव की स्थितियों के लिए उपयुक्त।
  • फोल्ड स्टील बॉडी, सामग्रीः कार्बन स्टील या स्टेनलेस स्टील आदि
  • गैर-वापसी वाल्व का कार्य मानक है, अधिकतम दबाव अंतर 6 एमपीए तक है।
  • वेंचुरी पोर्ट मुख्य प्रवाह चेक वाल्व संरचना के साथ, जटिल कार्य परिस्थितियों के लिए लागू हो।
  • दबाव CL150# - 600#, आकार1' - 20'
  • मैनुअल बायपास ऑपरेशन वैकल्पिक है।


ARM मॉडल ARC वाल्व

  • बहु-चरण decompression cavitation को रोकने के लिए, गति को कम करने के लिए, उच्च-दबाव स्थितियों के लिए उपयुक्त।
  • फोल्ड स्टील बॉडी, सामग्रीः कार्बन स्टील या स्टेनलेस स्टील आदि
  • गैर वापसी वाल्व समारोह मानक है, अधिकतम दबाव अंतर 30 एमपीए तक है।
  • दबाव CL150# - 2500#, आकार1' - 20'
  • मैनुअल बायपास ऑपरेशन वैकल्पिक है।


स्वचालित पुनः परिसंचरण वाल्व का कार्य सिद्धांत

प्रेरक मुख्य प्रवाह के अंतर के अनुसार, मुख्य वाल्व डिस्क चेक कोन आर्क वाल्व के स्वचालित रूप से एक निश्चित स्थिति में ले जाएगा।मुख्य वाल्व डिस्क बाईपास वाल्व स्टेम चलाता है, मुख्य वाल्व डिस्क के आंदोलन को बायपास में स्थानांतरित करता है, नियंत्रण बायपास वाल्व डिस्क की स्थिति के माध्यम से, बायपास थ्रॉटलिंग क्षेत्र को बदलता है, ताकि बायपास प्रवाह को नियंत्रित किया जा सके।जब मुख्य वाल्व डिस्क बंद वाल्व सीट में वापसजब वाल्व की डिस्क ऊपर की स्थिति में बढ़ जाती है, तो बाइडपास पूरी तरह से बंद हो जाता है, पंप का सारा प्रवाह प्रसंस्करण प्रणाली में बह जाता है।यह वाल्व एक शरीर में चार कार्य सेट.

  • प्रवाह धारणा: एआरसी वाल्व मुख्य वाल्व डिस्क स्वचालित रूप से प्रसंस्करण प्रणाली के मुख्य प्रवाह को महसूस कर सकता है,इस प्रकार मुख्य वाल्व डिस्क और बायपास डिस्क की स्थिति निर्धारित करने के लिए प्रवाह के अनुसार.
  • पुनः परिसंचरण नियंत्रण: आरसी वाल्व में सांस लेने वाले पंप के सामान्य संचालन के लिए बायपास के माध्यम से भंडारण उपकरण में न्यूनतम प्रवाह की आवश्यकता होती है, ताकि पंप एच-क्यू विशेषताओं को समायोजित किया जा सके, ताकि पुनर्चक्रण का एहसास हो सके।
  • बायपास बहु-चरण दबाव घटानेवाला:बायपास नियंत्रण प्रणाली उच्च दबाव पंप आउटलेट से उचित बैकफ्लो मध्यम कम शोर के साथ कम दबाव भंडारण डिवाइस के लिए कम कर सकते हैं छोटे पहनने.
  • चेक: स्वचालित पुनर्चक्रण वाल्व में एक चेक वाल्व प्रभाव भी होता है, जो पंप शरीर में तरल पदार्थ के वापस प्रवाह को रोकता है। बायपास गैर-वापसी समारोह मानक है।
  • एक विशेष बायपास आकार अनुकूलित किया जा सकता है। बायपास की अधिकतम प्रवाह दर अधिकतम Kv मूल्य के अधीन है।
संपत्ति विवरण
कार्य आर्क वाल्वकम प्रवाह की स्थिति के कारण होने वाले नुकसान से पंपों की रक्षा करता है स्वचालित रूप से पंप इनलेट के लिए पंप तरल के एक छोटे से हिस्से को फिर से चालू करके
प्रकार यांत्रिक, इलेक्ट्रॉनिक और हाइड्रोलिक
अतिरिक्त विशेषताएं दबाव घटाने वाले वाल्व, प्रवाह मीटर या तापमान सेंसर
आवेदन तेल और गैस प्रसंस्करण, रासायनिक विनिर्माण, बिजली उत्पादन और जल उपचार
पंप का प्रकार आम तौर पर केन्द्रापसारक पंपों के साथ प्रयोग किया जाता है
विचार करने के लिए कारक प्रवाह दर, दबाव, तापमान और विशिष्ट अनुप्रयोग आवश्यकताएं
स्थापना, रखरखाव और परीक्षण का महत्व इष्टतम प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए महत्वपूर्ण
.

पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व 3
पंप संरक्षण स्वचालित पुनर्चक्रण वाल्व एआरवी क्षति से पंपों की रक्षा करें पास द्वारा चेक वाल्व 4
