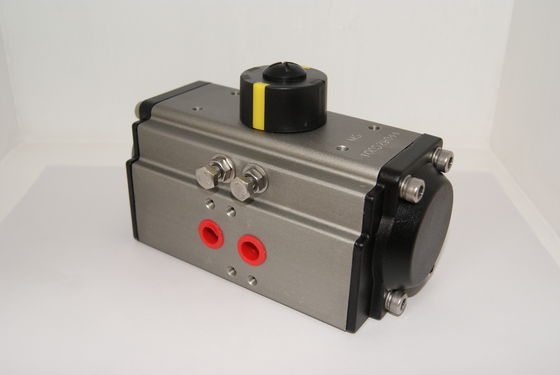

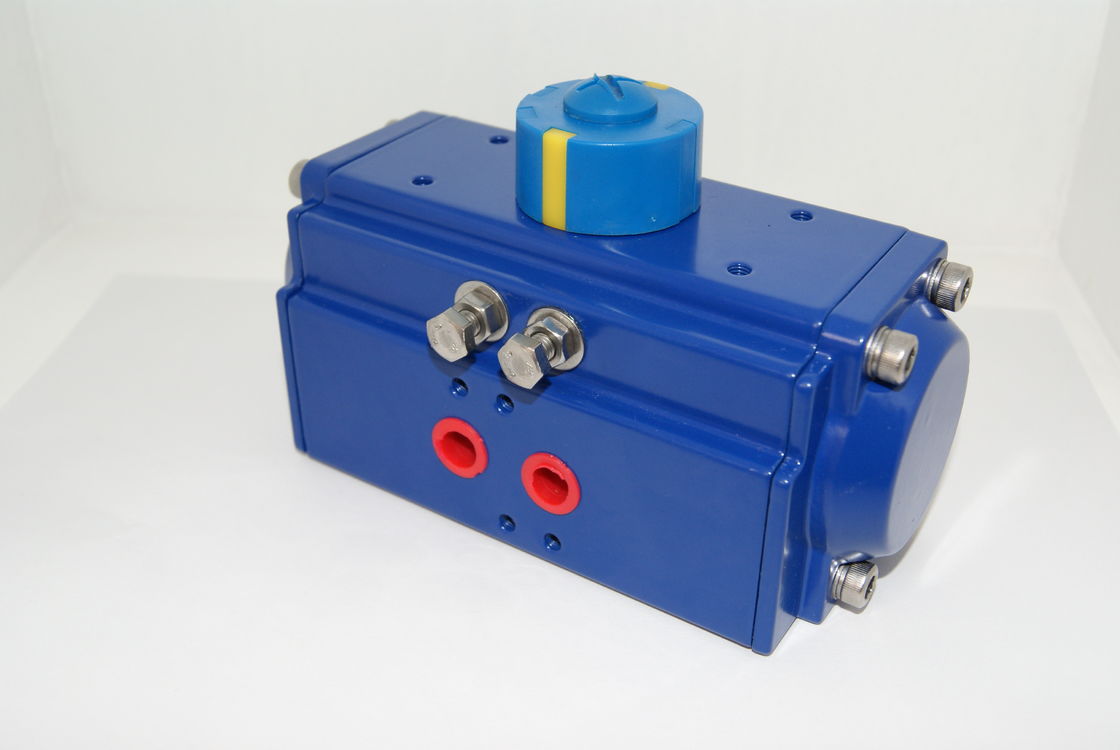

पीटीएफई कोटिंग वायवीय रैक और पिनियन एक्ट्यूएटर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Veson/OEM |
| प्रमाणन: | ISO/CE/SIL3 |
| मॉडल संख्या: | वी.एस.-083DA |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 ईए |
|---|---|
| मूल्य: | FOB Shanghai |
| पैकेजिंग विवरण: | कार्टन / प्लाईवुड मामले |
| प्रसव के समय: | एक सप्ताह |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | 10000PCS/Month |
|
विस्तार जानकारी |
|||
| सामग्री: | एल्यूमीनियम मिश्र धातु | प्रकार: | वायवीय एक्ट्यूएटर |
|---|---|---|---|
| समारोह: | क्वार्टर टर्न एक्ट्यूएटर | वाल्व: | वायवीय पिस्टन एक्ट्यूएटर |
| विशेषता: | टिकाऊ उच्च संक्षारण प्रतिरोध | पोर्ट आकार: | मानक |
| प्रमुखता देना: | रैक और पिनियन वाल्व actuator,वायु टोक़ वायवीय actuator |
||
उत्पाद विवरण
पीटीएफई कोटिंग वायवीय रैक और पिनियन एक्ट्यूएटर 0 ~ 90 डिग्री रोटरी कोण
Pneumatic actuator
| सामग्री | एक्सट्रूडेड एल्यूमीनियम मिश्र धातु |
| घुमावदार कोण | 0~90 डिग्री |
| संरचना | रैक और पिनियन रोटरी एक्ट्यूएटर |
| कार्य दबाव | 2~8bar |
| सतह उपचार | कठोर एनोडाइजिंग |
| कार्य तापमान | सामान्य तापमानः -20oC ((-4°F) ~ 80oC (+176°F); उच्च तापमानः -15oC ((+5°F) ~ 150oC (+302°F); निम्न तापमानः -40oC ((-104°F) ~ 80oC (+176°F). |
| संबंध | NAMUR, ISO5211, और DIN3337 |
| आवेदन | गेंद वाल्व, तितली वाल्व, और घूर्णी मशीन |
| कप रंग | ग्रे, काला, आकाश नीला, गहरे नीला, लाल, नारंगी |
वायवीय एक्ट्यूएटर आयाम
वायवीय घुमावदार एक्ट्यूएटर का उपयोग गेंद वाल्व और तितली वाल्व में किया जाता है।
कम लागत, कॉम्पैक्ट डिजाइन, लंबे कार्य जीवन।
वायवीय एक्ट्यूएटर प्रकारः एकल क्रिया (प्रसव वापसी) या दोहरी क्रिया।
रंगः नारंगी, नीला, काला, गहरे ग्रे. हम OEM रंग और ब्रांड स्वीकार करते हैं.
वायवीय एक्ट्यूएटर का कामकाजी दबाव: 0.3~0.8MPa
नीचे का कनेक्शनः आईएसओ 5211
सोलेनोइड वाल्व मानक: नामुर
वायवीय एक्ट्यूएटर की सहायक सामग्रीः सीमा स्विच बॉक्स, सोलेनोइड वाल्व, पोजिशनर।
वेसन डबल-अभिनय वायवीय एक्ट्यूएटर टॉर्क टैबल
| आकार | वायु आपूर्ति दबाव ((बार/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| टॉर्क तालिका (एनएम) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| VS-052DA | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| वीएस-240डीए | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| वीएस-300डीए | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR मानक डबल-एक्टिंग रैक और पिनियन वायवीय एक्ट्यूएटर
पनीमटिक एक्ट्यूएटर के विनिर्देश
1अभिनय प्रकारः डबल
2मध्यमः साफ, सूखी और बिना संक्षारक संपीड़ित हवा
3वायु आपूर्ति दबावः 0.25 -0.8 एमपीए
4कार्य तापमानः मानक प्रकारः -20°C~+80°C
उच्च तापमान प्रकारः-20°C~+180°C
5घूर्णन कोणः 90°± 5°
6सोलेनोइड वाल्व वोल्टेजः AC220V या DC24V, या ग्राहक के अनुरोध के अनुसार।
ए.टी. श्रृंखला के डबल एक्टिंग वायवीय एक्ट्यूएटर का डिजाइन और निर्माण
1नवीनतम विनिर्देशों के साथ पूर्ण अनुरूपताः ISO5211DIN3337VD/VDE3845 और NAMUR।
2उच्च तीव्रता वाले एल्यूमीनियम निकाय में लंबे जीवन, कम घर्षण गुणांक और तेजी से प्रदर्शन के लिए शोन एनोड ऑक्सीकरण के साथ लेपित एक शोन आंतरिक सतह है।
3उत्कृष्ट, कॉम्पैक्ट और आधुनिकीकृत निर्माण के साथ-साथ बहु-विशेषताओं ने चयन को आर्थिक और लाभकारी दोनों बना दिया है।
4सभी कार्यरत सतहों में उच्च गुणवत्ता वाले असर होते हैं, जिसके परिणामस्वरूप कम घर्षण, उच्च चक्र जीवन और कोई शोर नहीं होता है।दो स्वतंत्र बाहरी यात्रा स्टॉप समायोजन बोल्ट आसानी से और सटीक रूप से खुला और बंद दोनों दिशाओं में ± 5 ° समायोजित कर सकते हैं.
5एक ही रूपरेखा actuator दोहरे अभिनय और वसंत वापसी के कार्यात्मक मोड है, और वसंत वापसी सामान्य-खुले और सामान्य-बंद शैलियों है।
6. बहु-कार्यात्मक स्थिति संकेतक संख्या के साथ सामानों को स्थापित करने के लिए सुविधाजनक है।
7पूर्व संपीड़ित लोड स्प्रिंग सुरक्षित माउंटिंग और टेकडाउन प्रक्रियाओं के लिए सुविधाजनक है।
8डाई-कास्टिंग एल्यूमीनियम पिस्टन और अंत टोपी में उच्च तीव्रता और हल्का वजन होता है।
9उच्च और निम्न तापमान के लिए विभिन्न ओ-रिंग सामग्री उपलब्ध हैं।
10विभिन्न मांगों के अनुसार हम बहु-यात्रा घूर्णन (जैसे 120°135°180°) और तीन स्थिति actuators प्रदान कर सकते हैं।
11सोलेनोइड वाल्वों को बिना किसी कनेक्टिंग बोर्ड के आसानी से लगाया जा सकता है।
