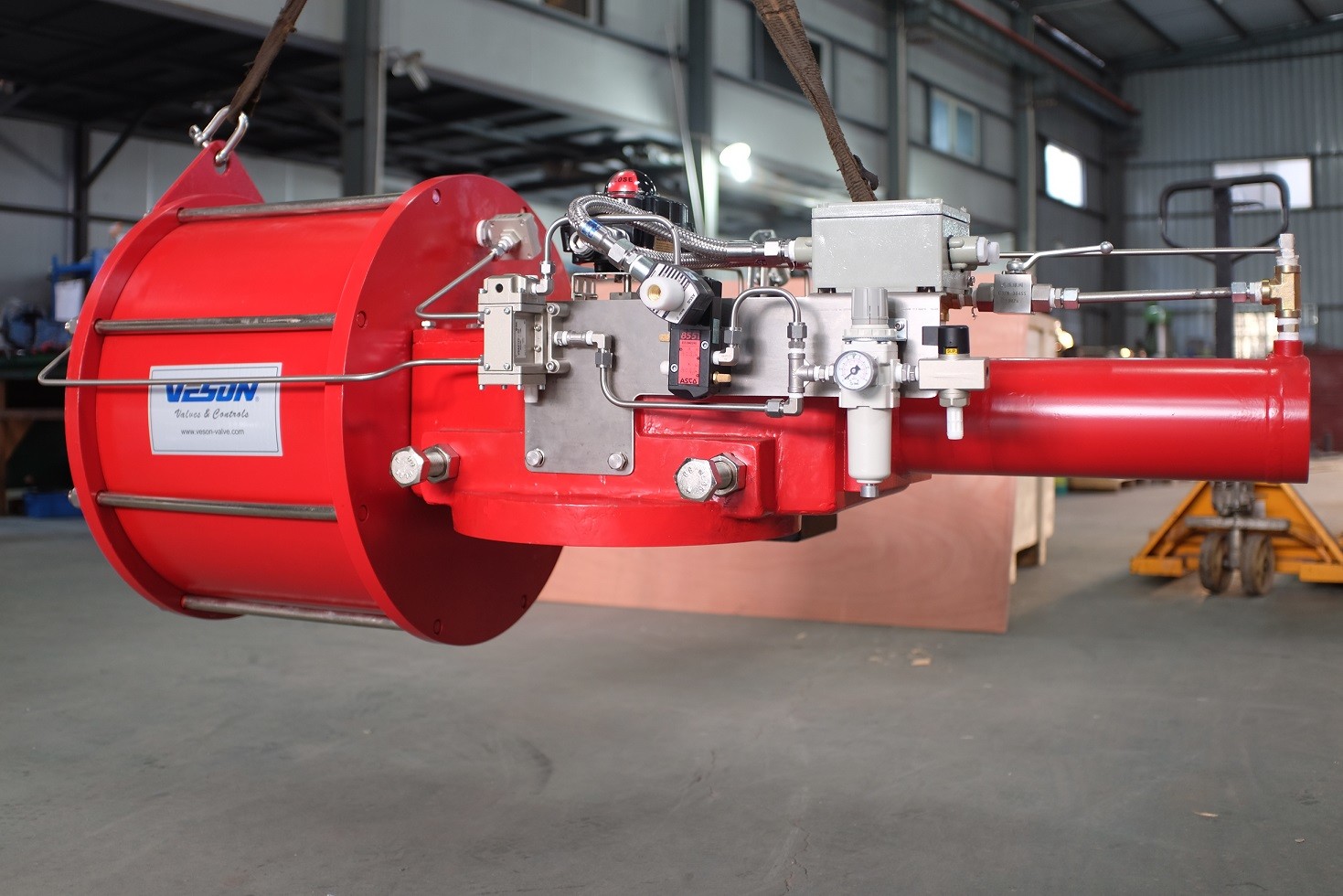

सेफ्टी सिंगल एक्टिंग न्यूमेटिक एक्ट्यूएटर, न्यूमेटिक गेट वाल्व एक्ट्यूएटर
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Veson/OEM/ |
प्रमाणन: | CE ISO |
मॉडल संख्या: | वीएसएफ सीरीज |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | चर्चा |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | प्लाईवुड पट्टियाँ धातु पट्टियों के साथ पैकिंग |
विस्तार जानकारी |
|||
नाम: | एकल अभिनय वायवीय Actuator | प्रकार: | वायवीय गेट वाल्व Actuator |
---|---|---|---|
सामग्री: | कच्चा लोहा | फ़ीचर: | सुरक्षा |
आवेदन: | : वाल्व, डेयरी, बीयर, पानी, रसायन, अपतटीय तटवर्ती | ||
हाई लाइट: | नियंत्रण वाल्व actuator,बंद वाल्व actuator पर |
उत्पाद विवरण
सेफ्टी सिंगल एक्टिंग वायवीय एक्ट्यूएटर, न्यूमैटिक गेट वाल्व एक्ट्यूएटर
एकल अभिनय न्यूमेटिक एक्ट्यूएटर फ़ीचर
Weather proof design:allows the HPA-G Series Scotch Actuators to be suitable for installation both indoors and outside. मौसम सबूत डिजाइन: HPA-G सीरीज स्कॉच एक्ट्यूएटर्स को घर के अंदर और बाहर दोनों जगह स्थापित करने के लिए उपयुक्त है। They can be custom ?tted for both high and low temperature वे उच्च और निम्न तापमान दोनों के लिए कस्टम हो सकते हैं
आवेदन के अनुरूप जवानों और स्नेहक को बदलकर आवेदन।
Self-lubricating and Wear resistance:Both the guide rod and piston rod are plated with hard chrome to provide a high level of wear resistance. स्व-चिकनाई और पहनने के प्रतिरोध: दोनों गाइड रॉड और पिस्टन रॉड को पहनने के प्रतिरोध का एक उच्च स्तर प्रदान करने के लिए हार्ड क्रोम के साथ चढ़ाया जाता है। HPA-G Series Actuators are permanently lubricated with materials and lubricants एचपीए-जी सीरीज एक्ट्यूएटर्स स्थायी रूप से सामग्री और स्नेहक के साथ चिकनाई कर रहे हैं
appropriate for the service conditions. सेवा शर्तों के लिए उपयुक्त है। No maintenance is required in normal service. सामान्य सेवा में कोई रखरखाव की आवश्यकता नहीं है।
संक्षारण प्रतिरोध: पर्यावरणीय क्षरण के खिलाफ अधिकतम सुरक्षा प्रदान करने के लिए हर HPA-G श्रृंखला भारी शुल्क वाले एक्ट्यूएटर्स पर एक तीन परत वाली एपॉक्सी कोटिंग लगाई जाती है।
सिंगल एक्टिंग एक्ट्यूएटर (स्प्रिंग रिटर्न) का सिद्धांत
सीसीडब्ल्यू
एयर पोर्ट पोर्ट ए पिस्टन को बाहर की ओर ले जाता है, जिससे स्प्रिंग्स संपीड़ित होते हैं, पिनियन वामावर्त मुड़ता है जबकि पोर्ट बी से हवा समाप्त हो रही है।
Loss of air pressure on port A, the stored energy in the springs forces the pistons inwards. पोर्ट ए पर हवा के दबाव का नुकसान, स्प्रिंग्स में संग्रहीत ऊर्जा पिस्टन को अंदर की ओर ले जाती है। The pinion turns clockwise while air is being exhausted from port A. पिनियन घड़ी की दिशा में मुड़ता है जबकि पोर्ट ए से हवा समाप्त हो रही है।
सीडब्ल्यू
पोर्ट बी के लिए वायु बाहर की ओर पिस्टन को बाध्य करती है, जिससे स्प्रिंग्स संपीड़ित होते हैं, पिनियन वामावर्त मुड़ता है जबकि पोर्ट बी से हवा समाप्त हो रही है।
Loss of air pressure on port A, the stored energy in the springs forces the pistons inwards. पोर्ट ए पर हवा के दबाव का नुकसान, स्प्रिंग्स में संग्रहीत ऊर्जा पिस्टन को अंदर की ओर ले जाती है। The pinion turns clockwise while air is being exhausted from port A. पिनियन घड़ी की दिशा में मुड़ता है जबकि पोर्ट ए से हवा समाप्त हो रही है।
डबल एक्टिंग एक्ट्यूएटर का सिद्धांत
सीसीडब्ल्यू
एयर टू पोर्ट ए पिस्टन को बाहर की ओर ले जाता है, जिससे पिनियन वामावर्त मुड़ता है जबकि बी से हवा समाप्त हो रही है।
एयर टू पोर्ट बी पिस्टन को अंदर की ओर धकेलती है, जिससे पिनियन दक्षिणावर्त मुड़ जाती है जबकि पोर्ट ए से हवा समाप्त हो रही है।
सीडब्ल्यू
एयर टू पोर्ट ए पिस्टन को बाहर की ओर ले जाता है, जिससे पिनियन घड़ी की दिशा में मुड़ जाती है जबकि पोर्ट बी से हवा समाप्त हो रही है।
एयर टू पोर्ट बी पिस्टन को अंदर की ओर धकेलती है, जिससे पिनियन वामावर्त में बदल जाता है जबकि हवा ए से समाप्त हो रही है।
पैरामीटर
वसंत वापसी वायवीय टोक़ तालिका (SR5) की VSF श्रृंखला | |||||||||||||||
एनएम | |||||||||||||||
नमूना | स्प्रिंग का टोकरा | एयर टॉर्क | |||||||||||||
3bar | 4BAR | 5BAR | 6bar | ||||||||||||
एसएसटी | SRT | सेट | एएसटी | एआरटी | AET | एएसटी | एआरटी | AET | एएसटी | एआरटी | AET | एएसटी | एआरटी | AET | |
VSF14-200SR5 | 789 | 402 | 506 | 320 | 110 | 47 | 597 | 276 | 324 | 877 | 456 | 594 | 1151 | 609 | 878 |
वीएसएफ 14-250 एसआर 5 | 1345 | 670 | 815 | 490 | 150 | 12 | 917 | 412 | 448 | 1347 | 671 | 818 | 1798 | 935 | 1320 |
वीएसएफ 14-300 एसआर 5 | 1880 | 957 | 1206 | 707 | 230 | 62 | 1337 | 609 | 692 | 1908 | 975 | 1235 | 2598 | 1365 | 1953 |
वीएसएफ 16-250 एसआर 5 | 1553 | 795 | 1011 | 616 | 207 | 75 | 1159 | 533 | 617 | 1692 | 881 | 1150 | 2245 | 1184 | 1703 |
वीएसएफ 16-300 एसआर 5 | 2421 | 1202 | 1455 | 840 | 273 | 70 | 1626 | 744 | 855 | 2438 | 1213 | 1472 | 3197 | 1687 | 2426 |
वीएसएफ 16-350 एसआर 5 | 3194 | 1637 | 2085 | 1093 | 297 | 0 | 2166 | 941 | 971 | 3215 | 1744 | 2106 | 4312 | 2228 | 3116 |
वीएसएफ 25-350 एसआर 5 | 3960 | 2013 | 2534 | 1406 | 380 | 0 | 2689 | 1149 | 1143 | 3826 | 2044 | 2400 | 5255 | 2689 | 3,709 |
वीएसएफ 25-400 एसआर 5 | 4955 | 2466 | 2999 | 2149 | 774 | 430 | 3829 | 1782 | 2110 | 5309 | 2685 | 3352 | 7190 | 3798 | 5471 |
VSF25-450 SR5 | 6326 | 3117 | 3726 | 2621 | 919 | 442 | 4752 | 2197 | 2573 | 6788 | 3402 | 4188 | 9013 | 4754 | 6834 |
वीएसएफ 30-450 एसआर 5 | 7929 | 3968 | 4869 | 2859 | 719 | 0 | 5455 | 2277 | 2134 | 7892 | 4001 | 4922 | 10,649 | 5393 | 7327 |
वीएसएफ 30-500 एसआर 5 | 9375 | 4712 | 5824 | 3935 | 1255 | 248 | 7147 | 3182 | 3459 | 10042 | 5125 | 6490 | 13,571 | 7036 | 9883 |
वीएसएफ 30-550 एसआर 5 | 11426 | 5741 | 7092 | 4414 | 1940 | 0 | 8306 | 3651 | 3863 | 12106 | 6162 | 7772 | 16090 | 8321 | 11647 |
वीएसएफ 35-550 एसआर 5 | 14,449 | 7241 | 8907 | 5814 | 2062 | 1062 | 10750 | 5025 | 5999 | 15,527 | 7909 | 9984 | 20,624 | 10949 | 15,873 |
वीएसएफ 35-600 एसआर 5 | 18,185 | 8971 | 10752 | 6823 | 2296 | 833 | 12,707 | 5827 | 6718 | 18,327 | 9058 | 10,894 | 24477 | 12889 | 18,487 |
वीएसएफ 35-700 एसआर 5 | 23864 | 11772 | 14109 | 10627 | 4056 | 2896 | 18,654 | 8873 | 10923 | 25,470 | 12767 | 15,715 | 34,710 | 18,506 | 26,979 |
वीएसएफ 40-600 एसआर 5 | 21,426 | 10879 | 13666 | 7637 | 2061 | 0 | 14745 | 6326 | 6342 | 21644 | 11014 | 13,884 | 28,961 | 14,856 | 20,558 |
वीएसएफ 40-700 एसआर 5 | 30015 | 15120 | 18,757 | 10,364 | 2839 | 0 | 20,074 | 8665 | 8811 | 29,304 | 14,679 | 18046 | 39,495 | 20,318 | 28,232 |
वीएसएफ 40-800 एसआर 5 | 35,425 | 17702 | 21,679 | 16204 | 5648 | 2623 | 28917 पर देखें | 13,276 | 15,336 | 41095 | 21218 | 27,349 | 54,343 | 28532 | 40,763 |
वीएसएफ 48-800 एसआर 5 | 45,789 | 23,214 | 29097 | 16866 | 4879 | 0 | 31,836 | 13842 | 14,336 | 44,755 | 22574 | 28063 | 61,685 | 31770 | 44,215 |
वीएसएफ 48-900 एसआर 5 | 57,348 | 28690 | 35200 | 22,906 | 6959 | 291 | 41,849 | 18,324 | 19,233 | 58,269 | 29,261 | 36121 | 79735 | 41056 | 57120 |
VSF48-1000 SR5 | 69,602 | 34,789 | 42,618 | 25,938 | 8152 | 1236 | 49,356 | 22203 | 24,653 | 72,776 | 36,756 | 45,792 | 96,191 | 50304 | 71,488 |
वीएसएफ 60-800 एसआर 5 | 63,398 | 31515 | 38261 | 23891 | 7319 | 505 | 43,980 | 19,372 | 20,595 | 61,439 | 30300 | 36,302 | 84,160 | 43,480 | 60,774 |
वीएसएफ 60-900 एसआर 5 | 78,878 | 39,710 | 49,217 | 26,840 | 8658 | 2020 | 52,335 | 23,954 | 27514 | 76,967 | 38,524 | 47,305 | 103,324 | 54548 | 78,503 |
वीएसएफ 60-1000 एसआर 5 | 95,891 | 47,761 | 58,177 | 39,480 | 13,860 | 6721 | 71,015 | 32,781 | 38,256 | 97,605 | 48,824 | 59,891 | 134,084 | 70,623 | 101,326 |
वीएसएफ 60-1100 एसआर 5 | 112,369 | 57,081 | 71764 | 42,517 | 12,632 | 0 | 80728 | 35,559 | 37801 | 116,733 | 59,787 | 76,127 | 157,151 | 81,412 | 114,224 |
VSF60-1000X2 SR5 | 170,261 | 84,792 | 112,378 | 203,622 | 104,808 | 145,739 | |||||||||
एएसटी - एयर स्टार्ट टॉर्क - स्प्रिंग स्टार्ट टॉर्क | |||||||||||||||
ART - एयर रन टॉर्क SRT - स्प्रिंग रन टॉर्क | |||||||||||||||
एईटी - एयर एंड टॉर्क एसईटी - स्प्रिंग एंड टॉर्क |
ज्यादा जानकारी
1. वारंटी
1 साल की वॉरंटी
महान गुणवत्ता के उत्पाद
हम अपने उत्पादों की गुणवत्ता में 100% पीछे हैं
हमारे सभी आइटम आपको मन की शांति देने के लिए वारंटी के साथ आते हैं।
नई गारंटी: हमारे सभी आइटम OEM या मूल पैकिंग में नई स्थिति में हैं।
2. पैकेज
हमारे पैकेज विधि सही हालत में है, या अनुकूलित के अनुसार।
3. भुगतान
MOQ: ग्राहक डिजाइन
हम आम तौर पर टी / टी (वायर ट्रांसफर), वेस्टर्न यूनियन स्वीकार करते हैं
व्यापार मुद्रा: USD या RMB
अग्रिम में टीटी 30% जमा, शिपमेंट से पहले भुगतान किया गया 70% संतुलन।
(नमूना आदेश) टी / टी / वेस्टर्न यूनियन नजर में 100%
